电脑型号：宏碁暗影骑士

软件版本：Rhino 7

系统：Windows11家庭中文版

Rhino是一款专业的三维建模软件，广泛应用在建筑设计、船舶设计、珠宝设计、景观设计以及大学教育方面，很多大学都开设建模专业，以Rhino作为主要建模软件进行开展教学。下面就由我为大家介绍一下Rhino平面模式是什么，Rhino平面模式有什么作用的相关内容。

一、Rhino平面模式是什么

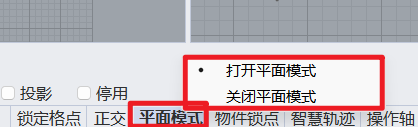

Rhino的平面模式是一种非常实用的功能，顾名思义就是Rhino为我们提供的一个二维平面的工作平台，这个功能可以提高我们进行平面绘制工作的效率。在平面模式下进行绘图的时候，鼠标光标与上一指定点总会保持在同一个平面上。Rhino平面模式的按钮就位于软件界面的最下方，点击即可开启或关闭平面模式，也可以右键【平面模式】按钮，选择开启或关闭平面模式。下面一起来进入Rhino软件分别在开启和关闭平面模式的情况下进行绘制一个四边形。

1、关闭平面模式

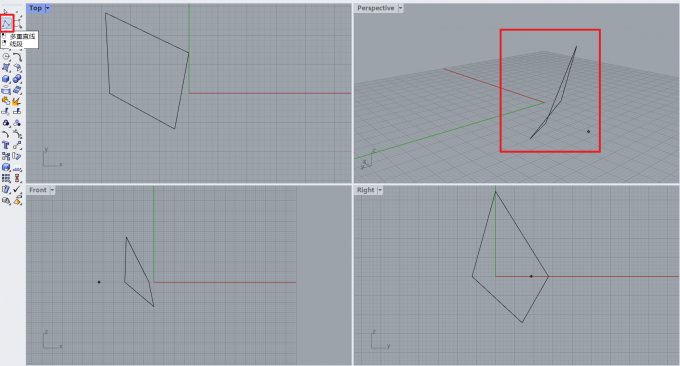

打开Rhino软件，使用左侧工具栏中的直线工具，在视图窗口中绘制一个四边形，点击四个位置后，点回第一次创建的点就可以将线段闭合形成四边形。此时在【Perspective】透视视图中会发现绘制的四边形是扭曲的。

2、开启平面模式

打开Rhino软件，并开启【平面模式】功能，同样在视图窗口中使用直线工具绘制一个四边形，在透视视图中会发现绘制的四边形不是扭曲的，四个点在同一个平面上。通过提供的两张开启和关闭平面模式绘制的四边形，可以很清楚的看出平面模式的功能。

二、Rhino平面模式有什么作用

Rhino的平面模式功能对于一些结构复杂的平面绘制非常有用，例如在绘制或者编辑曲线的时候，平面模式会限制所有的点位于同一个平面上，可以避免出现非平面的曲面产生。很多设计需要平面结构的时候，比如墙面、机械表面等等，平面模式可以自动约束我们的操作，减少很多手动调整的时间。

在平面模式下，鼠标下一次的落点位置和上一次的落点位置始终保持在同一平面上，也就是说第五次落点的位置和第六次落点的位置所形成的平面，不强制与前四次落点的位置所形成的平面处于一个维度上，所以在平面模式下并非只能绘制平面。通过下面的操作可能会让大家更好理解。

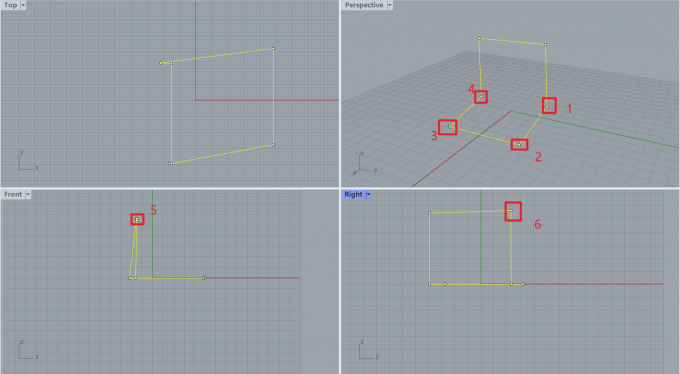

打开Rhino软件，并开启【平面模式】，依旧使用直线工具，我将在下图中标注依次的落点位置，分别会在默认的四个视图窗口中在平面模式下绘制一个简单曲面。位置6之后需要点回位置1才会将绘制的线段闭合。

以上就是Rhino平面模式是什么，Rhino平面模式有什么作用的相关内容。Rhino的平面模式功能可以约束我们在平面上进行操作，通过本文可以很清楚的看出【平面模式】功能的作用。关闭【平面模式】，绘制图形时控制点容易乱跑，所以在绘制平面结构的时候，开启【平面模式】可以大大提高工作效率，当我们在编辑控制点时【平面模式】功能也很实用。
