电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

网格是Rhino建模中较为特殊的一种存在，它来源于曲面，可以将曲面转化为多格式的网格面，这样更有利于对面进行精细化操作。今天我就以Rhino网格修复怎么做，Rhino网格修复非流形边清理这两个问题为例，带大家了解一下Rhino中的网格设置技巧。

一、Rhino网格修复怎么做

一般情况下，当我们在Rhino中创建一个曲面后，它并不会直接转化成网格，需要我们使用特殊的网格转换工具才能实现。

1、曲面转网格。如下图所示，我用【曲面】工具创建了一个自带缺陷的面，随后点击界面中的【将多重曲面转化为网格】工具。

2、网格参数设置。弹出网格转化的设置窗口后，我们可以根据实际的使用需求，对网格的【参数】和【细分级别】进行调整。一般情况下，参数和级别设置的越大，则网格后续的划分越密集。

3、网格状态。生成网格后，可以看出原来较为规整的曲面，其转化的网格区域就会很整齐；如果原曲面存在残缺，那么生成的网格区域就会呈现出多边菱形状态，视觉效果十分明显。

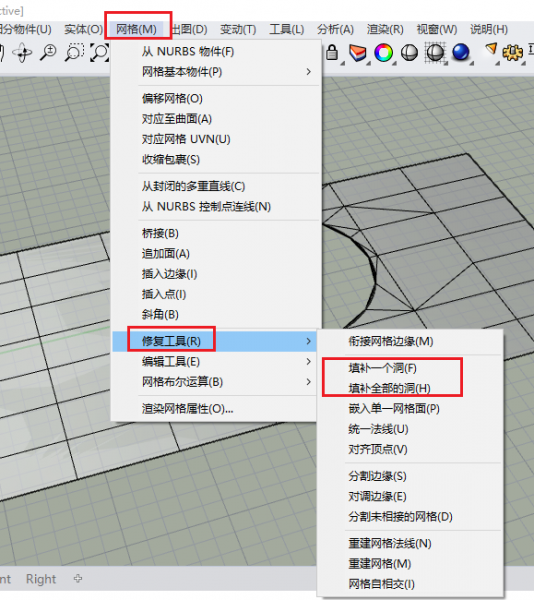

4、修复工具。如果想要修复这些网格，我们就需要使用到其中的网格修复工具。如图所示，切换到【网格】选项卡，使用其中的【修复工具】。在这里我们可以点击【修补一个洞】或【修补全部的洞】选项，大家可以根据实际的使用需求进行选择。

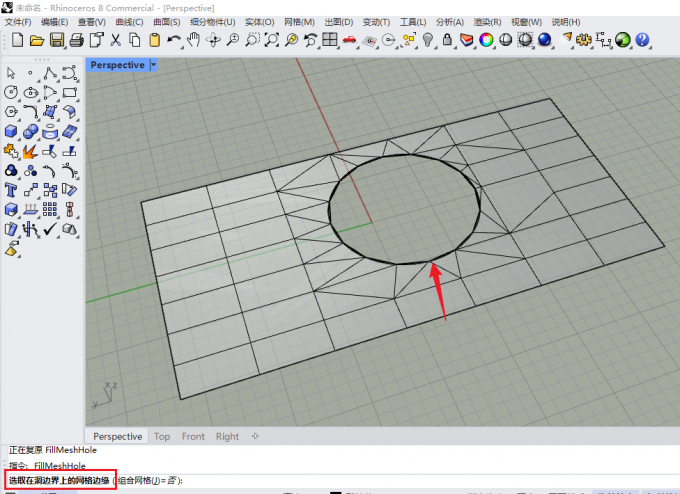

5、选取修复边界。命令激活后，根据提示框内容，点击需要进行修补的网格边界。在这里，我们就需要勾选中间缺失圆的圆边界。选择完成后，点击键盘上的【Enter】键。

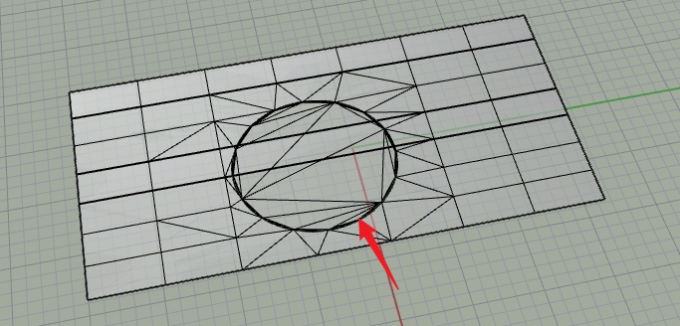

6、修复状态。如下图所展示的，原来中间空白的区域就会被菱形网格所替代，而这种替代的填充网格面会依据原有状态进行缝合。

二、Rhino网格修复非流形边清理

讲解完网格修复工具的使用方法后，下面我再向大家演示一下如何修复非流行的边界。

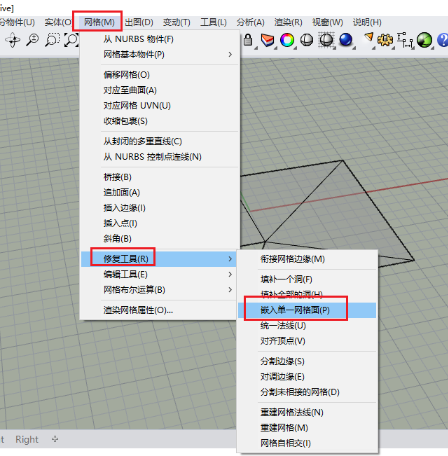

1、嵌入单一网格面。如果非流行边界损坏得并不是很严重，我们可以使用修复工具当中的【嵌入单一网格面】工具进行修复。

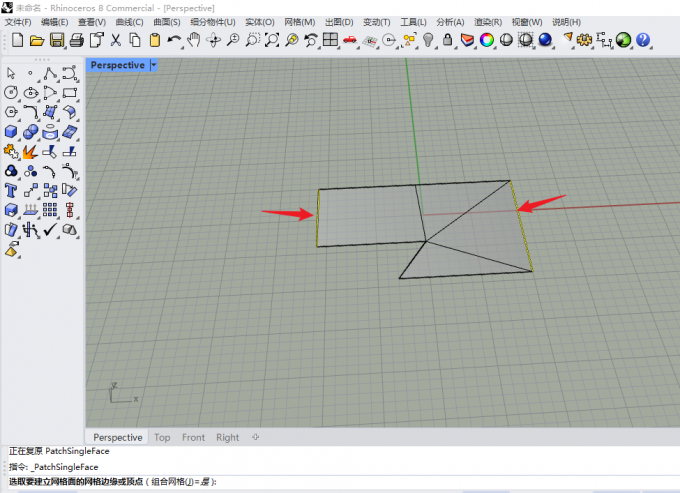

2、选取网格边界线。只需要选取边界两端的边界线进行模拟运算，Rhino就会帮我们生成一张完整的曲面网格。

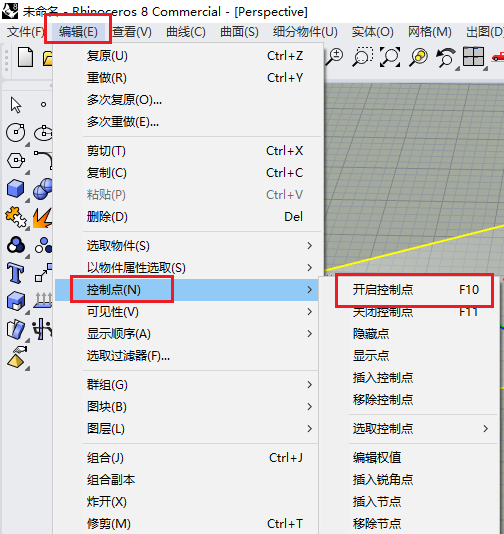

3、开启控制点。如果网格呈现的方式比较规整，我们也可以切换到【编辑】选项卡，依次点击其中的【控制点－开启控制点】命令，也可以直接点击键盘上的【F10】。

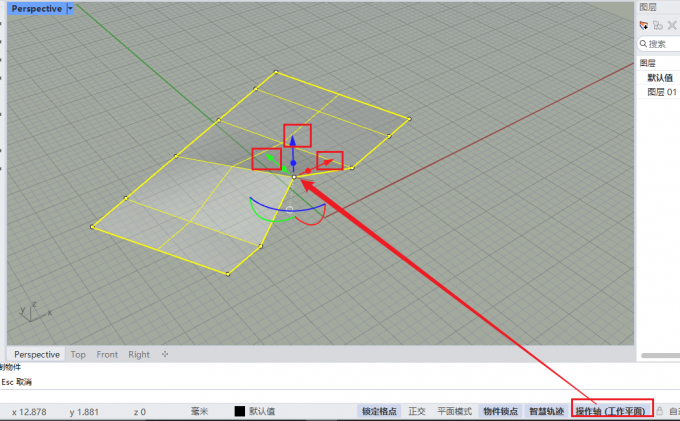

4、调整控制点。如下图所示，开启网格界面的控制点后，我们激活下方的【操作轴】，通过操作轴调整控制点的位置，进而修复这些曲面的边界损伤。

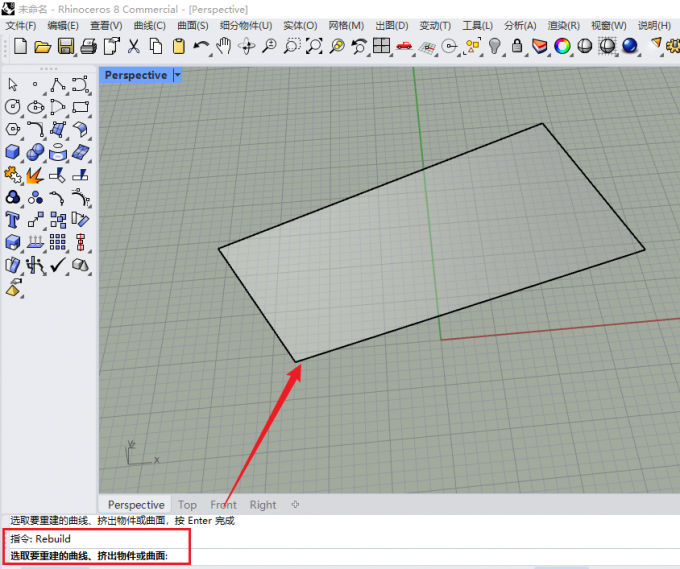

5、重建网格曲面。如果该平面网格的整体状态不支持控制点修复，我们可以在指令栏中输入【rebuild】指令，对网格进行重新构建。

6、设置点数和阶数。在弹出的重建窗口中，根据需求设置网格曲面的【点数和阶数】。点数和阶数越多，后续调整的空间就越大，但对应的运算时间和对电脑的内存需求就越大。

三、小结

以上就是关于Rhino网格修复怎么做，Rhino网格修复非流形边清理的解答。网格工具相对于曲面工具来说更加灵活，更加注重随意性的设计操作。这种方式不受制于线条，可以通过控制点来实现造型的多样化处理，大家可以在实际的操作过程中进行更加深入的学习。
