电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

曲面是数模世界的三大要素之一，Rhino软件中用于创建曲面的工具有很多，双轨扫掠就是其中之一。今天我就以Rhino双轨扫掠在哪里，Rhino双轨扫掠如何操作这两个问题为例，来向大家讲解一下Rhino中有关双轨扫掠的相关知识。

一、Rhino双轨扫掠在哪里

Rhino软件中包括工具栏选框和菜单栏选框，很多命令都同时存在于这两个选框中。下面，我就教大家如何在Rhino中找到双轨扫掠命令。

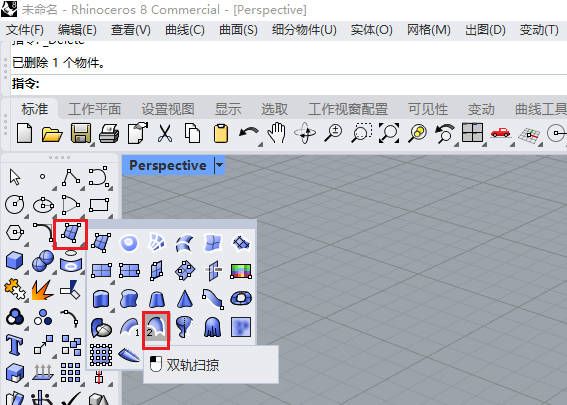

1、工具栏列表。如图所示，进入Rhino的软件界面后，我们可以通过左侧的工具栏列表，依次点击其中的【曲面工具-双轨扫掠】，就可以找到该命令。

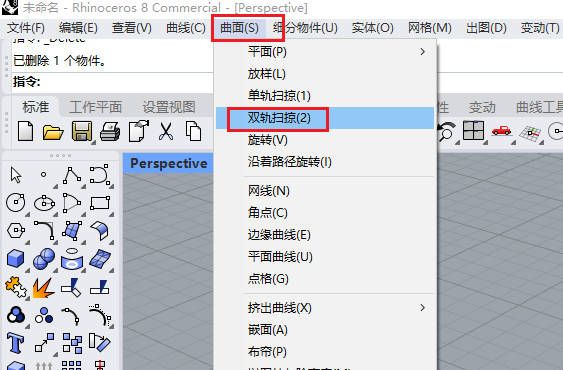

2、曲面菜单栏。如果界面左侧的工具栏列表被移除或隐藏了，我们也可以切换到上方的【曲面】选项卡，从中找到【双轨扫掠】命令。

二、Rhino双轨扫掠如何操作

为了让大家更好地理解双轨扫掠，下面我就向大家演示一下这款工具的具体操作方法。

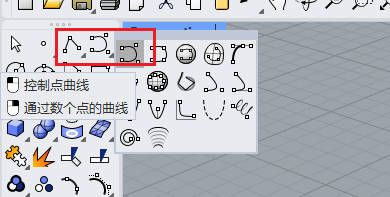

1、绘制曲线。创建曲面的第一步就是绘制曲线，我们使用工具栏中的【曲线或直线工具】绘制三条基本曲线。

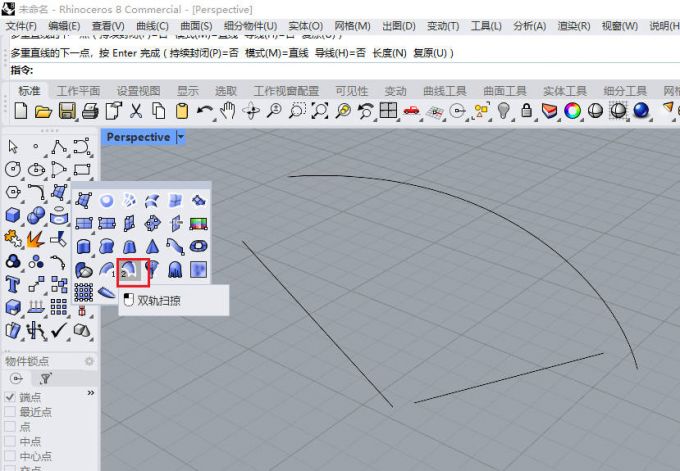

2、双轨扫掠命令。如图所示，曲线绘制完成后，进入曲面工具框，找到并点击【双轨扫掠】命令。

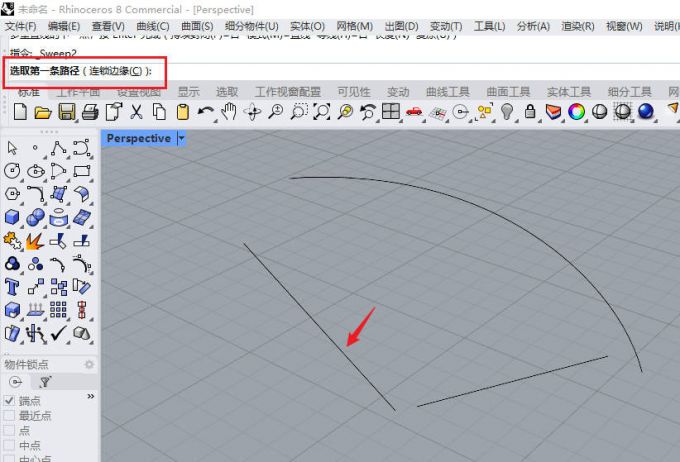

3、选择第一条路径。命令激活后，根据上方提示框的内容选择第一条路径。

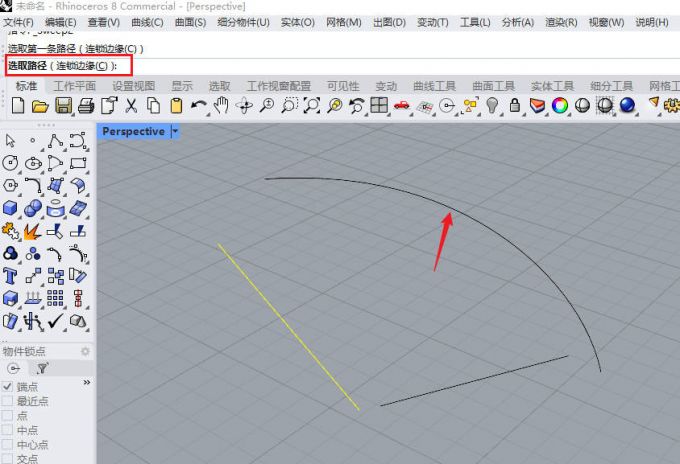

4、选择第二条路径。随后选择第二条路径，一般情况下路径的延伸方向都是指向同一个方向的，这样更方便Rhino进行扫掠分析。

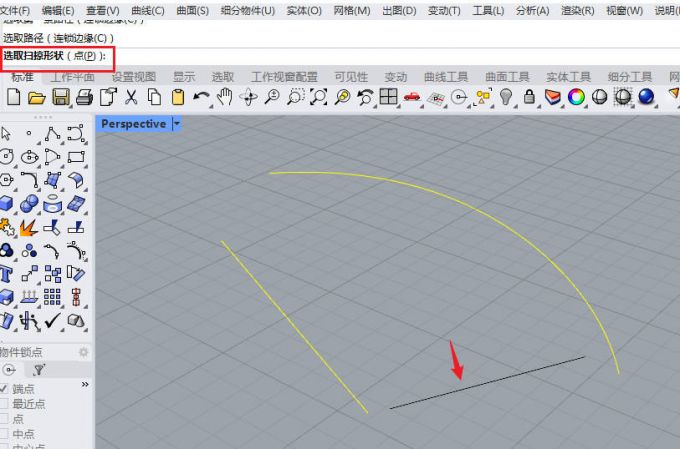

5、选择扫掠形状。扫掠路径选择完成后，点击最后一条曲线，将其作为扫掠形状。

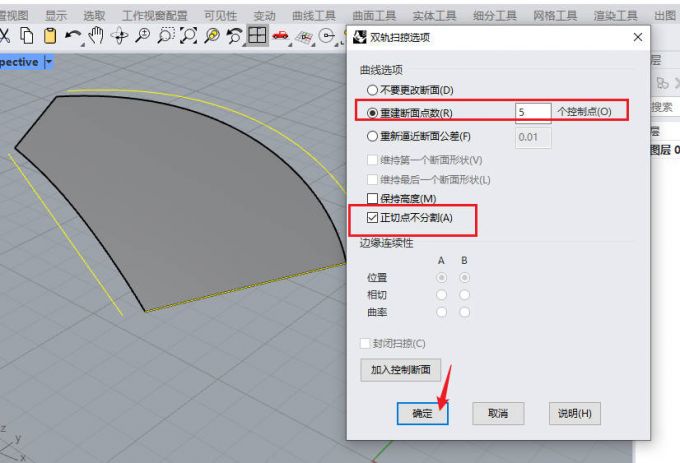

6、扫掠内容设置。完成曲线选择后，点击键盘上的【Enter】键，会弹出双轨扫掠选项的设置窗口。在这里，我们可以选择曲线的【重建点数】以及对应的【正切数】。选择完成后，点击底部的【确定】命令。

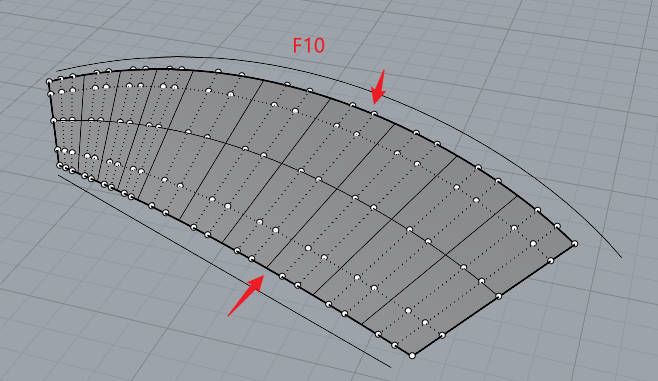

7、调整控制点。曲面生成后，我们可以选中该曲面并点击键盘上的【F10】键，调出曲面的控制点，通过调整这些控制点的空间位置来优化曲面造型。

三、小结

以上就是关于Rhino双轨扫掠在哪里，Rhino双轨扫掠如何操作的解答。双轨扫掠工具能够创建更为复杂的曲面结构，虽然它的操作门槛较高，需要重复调整路径和断面曲线，但熟练掌握之后，一定能为你的设计建模工作提供极大的便利。
