Rhino是一款专业的三维建模软件，可以快速创建高精度曲面模型，并且可以精确控制各种尺寸。在Rhino软件中不仅可以手动创建三维模型，还可以直接使用灰度图案将模型投影在视图窗口中。下面就由我来为大家介绍一下Rhino怎么将图案投射到球面上，Rhino怎么投影到基准平面上的相关内容。

一、Rhino怎么将图案投射到球面上

Rhino软件中的【以灰度】命令，可以将灰度图案映射成凹凸模型，在模型上进行雕花类建模时非常好用，下面一起进入Rhino软件了解将灰度图案投射到球面上的具体操作步骤。

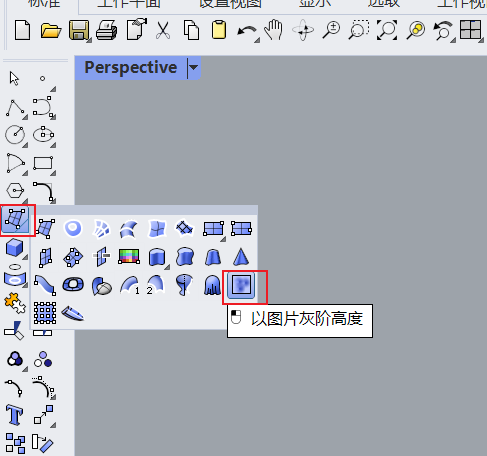

1、进入Rhino软件，长按左侧工具栏中的【指定三或四个角建立曲面】命令，调出【建立曲面】工具，点击使用其中的【以图片灰阶高度】命令。

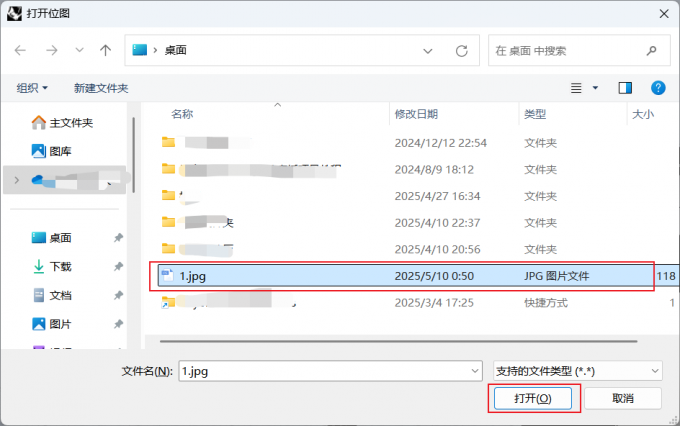

2、随后会弹出【打开位图】窗口，选择需要投射的灰度图案，点击【打开】。

3、在视图窗口中绘制投射大小后，会弹出【灰阶高度】窗口，设置【取样点数目】以及【高度】后，点击【确定】即可。取样点数目越大，投射出来的模型精度就越高，但相对的投射的时间也会更长，在投射的过程中不要进行任何操作，以免软件崩溃闪退。

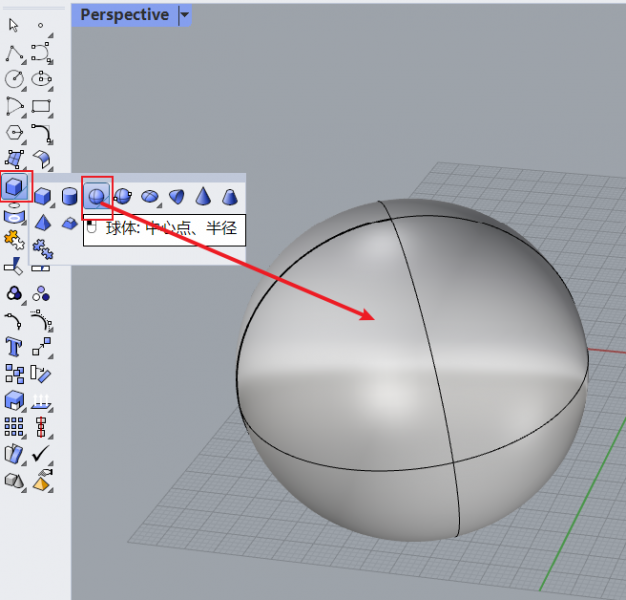

4、长按左侧工具栏中的【立方体】命令，弹出【建立实体】工具栏，使用其中的【球体】命令在视图窗口绘制一个球体。

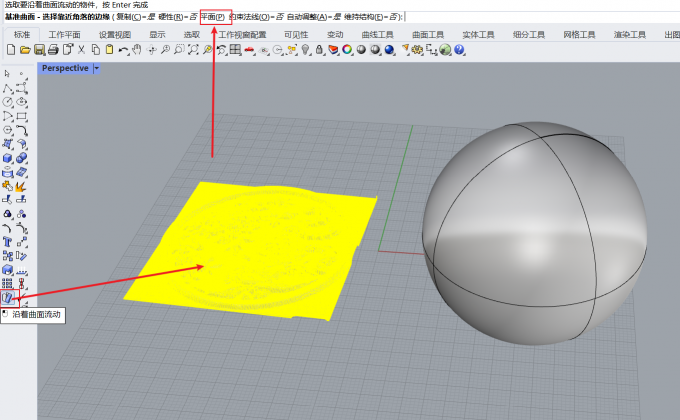

5、此时视图窗口中有我们投射的模型以及一个球体。点击左侧工具栏中的【沿着曲面流动】命令，点击选择投射的模型，然后点击鼠标右键，在上方指令栏中点击【平面】。

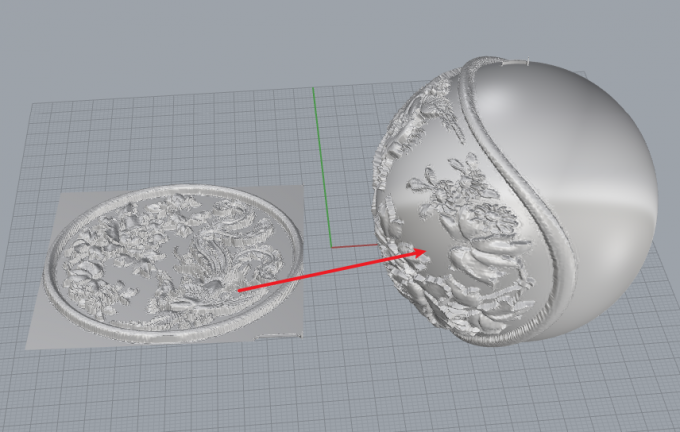

6、随后框选中投射的模型，再点击球体软件就会开始将投射的模型映到球面上，这个过程可能需要花点时间，耐心等待即可。

二、Rhino怎么投影到基准平面上

Rhino的【沿着曲面流动】命令可以将模型投射到曲面上，还有一种命令可以将曲线和控制点投影到曲面上，那就是【投影曲面或控制点】命令，下面一起来了解下在Rhino中使用【投影曲面或控制点】命令将曲线投影到平面上的具体操作步骤。

1、进入Rhino软件，使用左侧工具栏中的【指定三或四个角建立曲面】命令在视图窗口中绘制一个平面。使用【控制点曲线】命令绘制一条曲线。

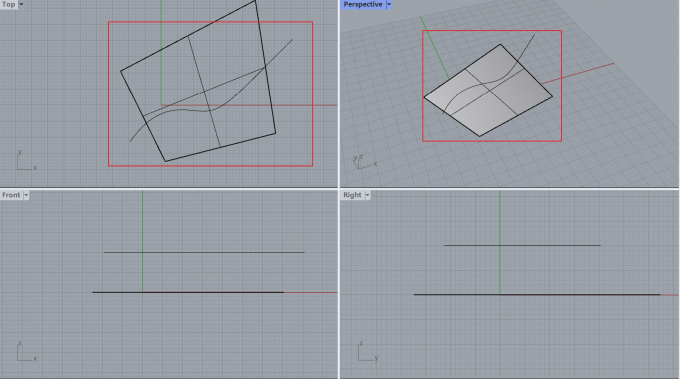

2、将曲线移动至平面的上方，从顶视图看曲线是在平面上的，并且曲线要超出平面。

3、使用左侧工具栏中的【投影曲线或控制点】命令，点击曲线后点一次右键，再点击平面后点一次右键就可以将曲线投影到平面上。

以上就是Rhino怎么将图案投射到球面上，Rhino怎么投影到基准平面上的全部内容。在Rhino软件中可以使用【以图片灰阶高度】命令将灰度图案投射成凹凸模型，在使用【沿着曲面流动】命令可以将凹凸模型投射到曲面上。Rhino的【投影曲线或控制点】命令可以将曲线投影到曲面上，但前提是曲线在顶视图要包裹住曲面并且曲线位于曲面的上方。
