电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

当我们在Rhino软件中完成2D图纸或3D数据后，都会在数据上添加部分关键尺寸，以便于后面的人更好地理解数模表达的意思。今天我就以Rhino尺寸标注的颜色怎么改，Rhino尺寸标注没有数字这两个问题为例，来向大家讲解一下尺寸标注的相关知识。

一、Rhino尺寸标注的颜色怎么改

在图纸的众多尺寸中，必然有关键尺寸和非关键尺寸，像一些关键尺寸，我们就会使用红色进行标注，下面我就向大家演示一下如何修改尺寸标注的颜色。

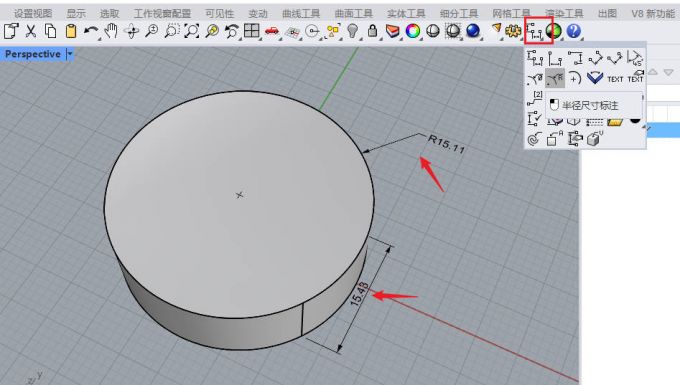

1、尺寸标注工具。当我们在Rhino软件中创建完三维模型后，可以使用上方工具栏列表中的【尺寸标注】工具，对三维模型的尺寸进行标注。

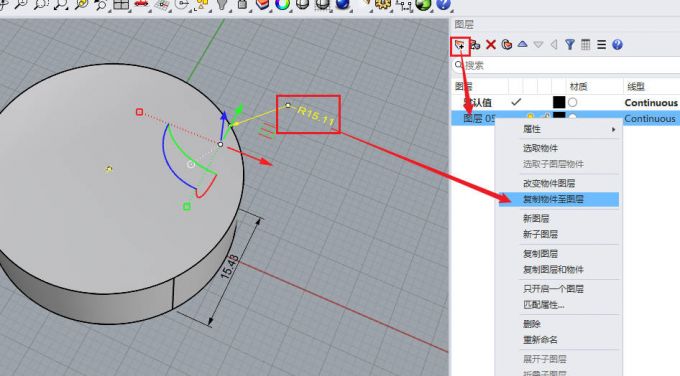

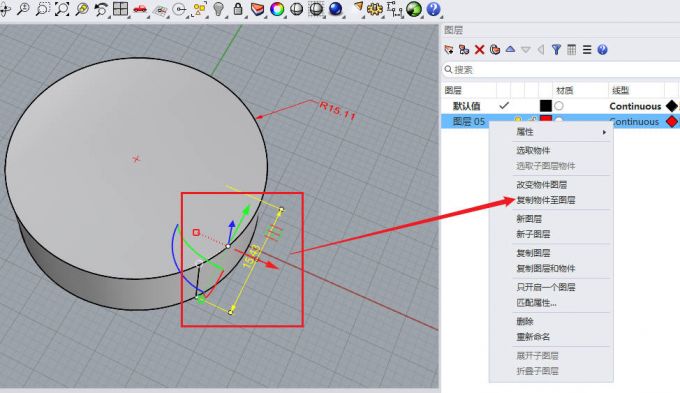

2、复制尺寸图层。尺寸标注完成后，我们点击右侧图层列表中的【新建图层】命令，创建一个新的图层；随后选中需要修改颜色的尺寸，点击【复制物件至图层】命令。

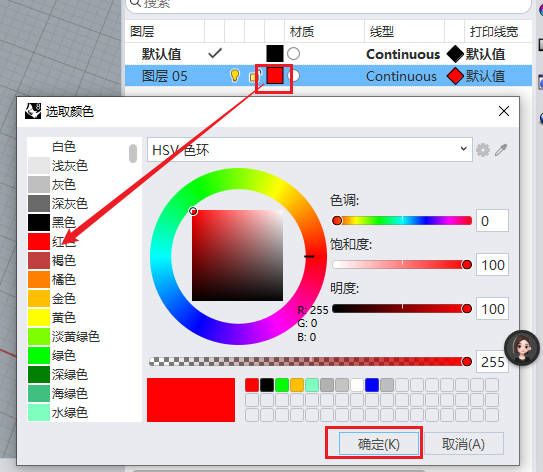

3、改变图层颜色。尺寸复制完成后，点击图层右侧的【颜色】图标进入【选取颜色】界面，在色环或颜色列表中，选择需要进行修改的色块，选择完成后点击底部的【确定】命令。

4、显示效果。如图所示，已经复制到对应图层当中的尺寸，就变成了红色。如果想要将其他尺寸也调整为红色，可以重复使用【复制物件到图层】命令。

二、Rhino尺寸标注没有数字

当我们进行尺寸标注时，有时会出现我们已经使用了尺寸标注工具但是却没有出现数字的情况。出现此类问题，大概有以下一些原因。

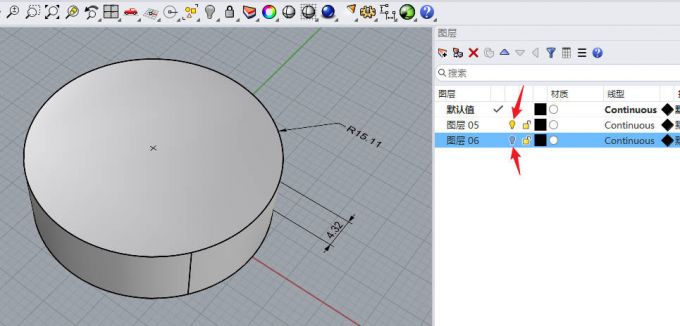

1、图层隐藏。当我们完成尺寸标注后，可以查看尺寸所在的图层是否被隐藏了，通过右侧图层列表的小灯泡按钮，就可以查看图层的隐藏状态。

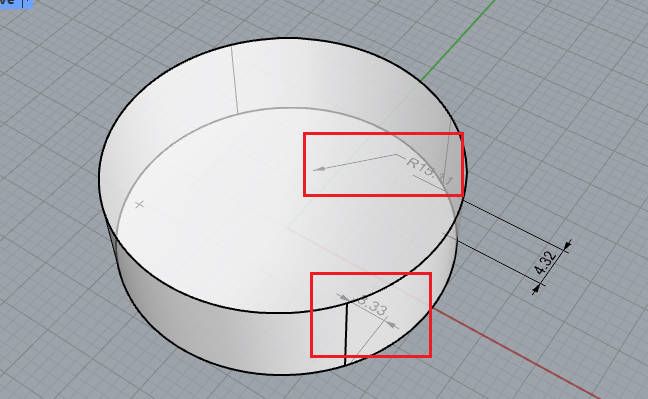

2、尺寸与数模干涉。另外一种情况就是标注的尺寸与数模干涉，可能是因为数模太大，将标注的尺寸给挡住了。出现这种问题，只需要将尺寸标注拖拽到数模外围即可。

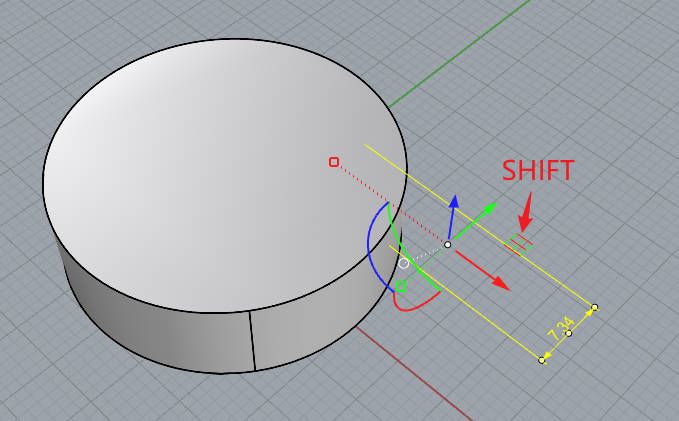

3、放大标注尺寸。另外我们也可以选中该尺寸，按住键盘上的【SHIFT】键，拖动标注尺寸将其放大至数模外围，也可以解决此问题。

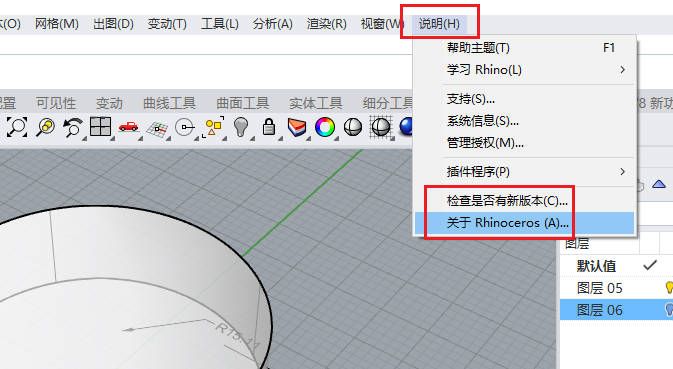

4、软件版本未更新。除了操作原因外，我们还需要查看当前Rhino版本是否为最新状态。有时下载的Rhino版本与电脑系统版本不吻合，也会出现尺寸标注没有数字的情况。

三、小结

以上就是关于Rhino尺寸标注的颜色怎么改，Rhino尺寸标注没有数字的解答。除了上述内容外，我们在进行尺寸标注时，还要注意标注尺寸格式、标注数量、显示方式等问题。针对这些内容，大家可以在实际的操作过程中一一学习。
