电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

我们在创建三维模型时常常会使用到曲面拼接技巧，通过曲面拼接，既可以创造各式各样的创意造型，也可以根据实际状态对产品的空间位置进行分隔。在Rhino软件中，同样可以使用曲面衔接和曲面合并等工具，实现面的拼接设计。今天我就以Rhino曲面拼接出错怎么办，Rhino曲面边界连接应如何重新调整这两个问题为例，来向大家讲解一下Rhino软件中关于曲面拼接的知识。

一、Rhino曲面拼接出错怎么办

曲面拼接是Rhino软件中较为基础的功能之一，一旦出现拼接失败，大概率是曲面本身有问题，我们需要返回到原始曲面，对其进行分析和检查。

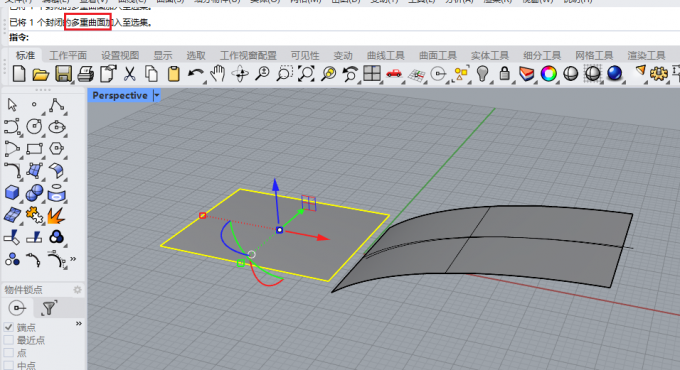

1、查看曲面属性。首先，我们需要判断曲面的属性。正常情况下，我们只可以对曲面和曲面进行拼接操作。如果在实际的操作过程中，我们对曲面进行了加厚处理，那么曲面就会变成【多重曲面】，这种情况就无法进行拼接了。我们只需要选中对应曲面，查看上方提示栏中的说明即可。

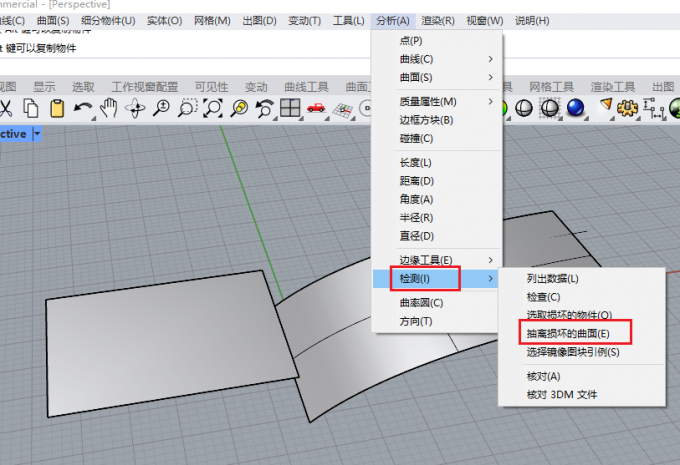

2、检查曲面质量。如果确认数据是曲面，那么就需要对曲面的质量进行检查。切换到如图所示的【分析】选项卡，依次点击其中的【检查-抽离损坏的曲面】命令。使用该命令可以剔除数据中已经损坏的曲面。

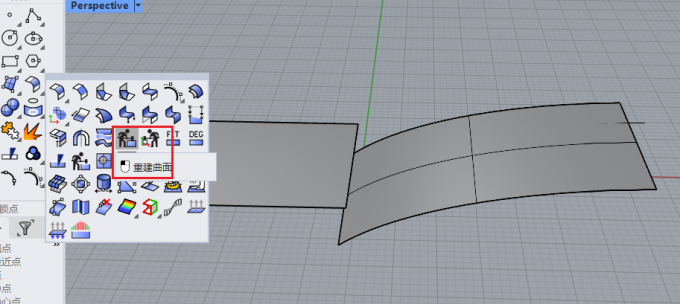

3、重建曲面。全部检查完毕后确认没有问题，我们就可以点击曲面工具中的【重建曲面】命令，对原始曲面进行优化处理，创造出一个全新的曲面。

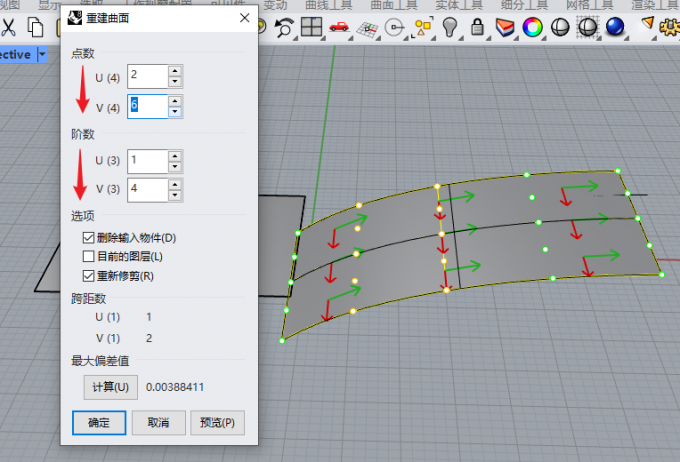

4、设置曲面点数阶数。进入重建曲面的设置窗口后，我们需要将曲面的【点数和阶数】同时降低，这样可以减少曲面的复杂程度，使它们更容易拼接。

二、Rhino曲面边界连接应如何重新调整

讲解完曲面拼接出错后的应对方法，下面我再向大家讲述一下，如何去控制拼接曲面的边界线。这就需要使用到Rhino软件中的衔接曲面命令。

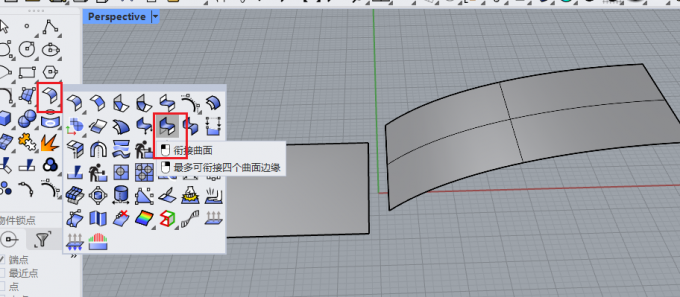

1、衔接曲面工具。当我们创建完两张相互分离的曲面后，可以点击曲面工具中的【衔接曲面】命令。

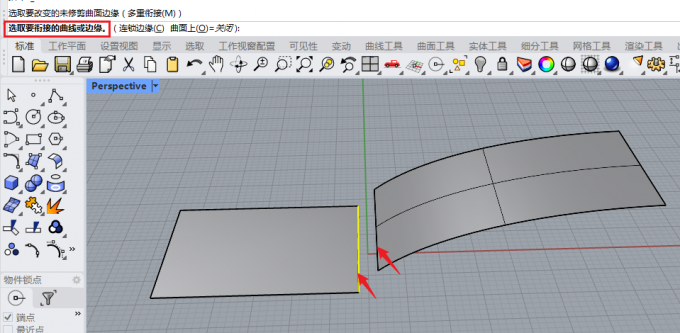

2、选择曲面边缘线。随后，根据提示依次选择不同曲面的相邻边缘线。在这里需要注意，要选择同一侧的边线，否则会产生曲面扭转的现象。

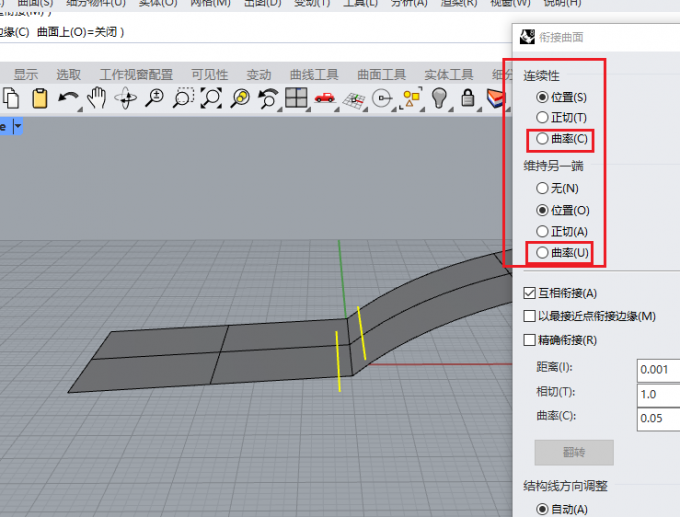

3、设置衔接连续性。相应的边缘线选择完成后，会弹出衔接曲面的设置窗口。我们可以在曲面的【连续性】中，将边缘连接的类型设定为【位置、正切和曲率】，由上至下位置所形成的曲面弧度最小，曲率形成的曲面弧度和光顺度最高。

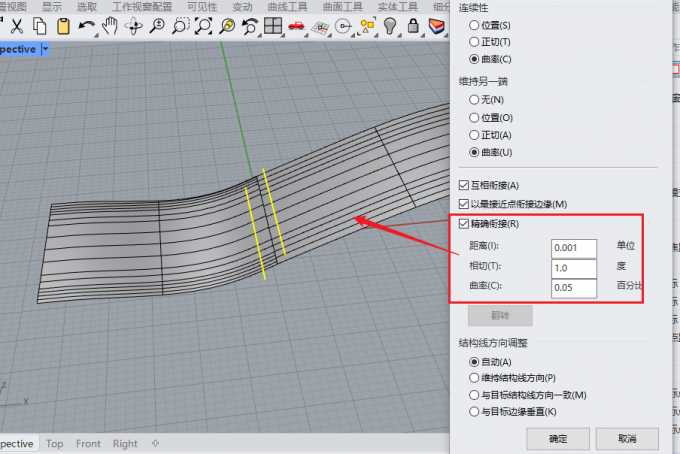

4、精确衔接。除了连续性外，我们也可以勾选下方的【精确衔接】命令，为即将生成的曲面添加对应的构造线。后期我们可以通过调整这些构造线，来优化曲面的起伏状态。

三、小结

以上就是关于Rhino曲面拼接出错怎么办，Rhino曲面边界连接应如何重新调整的解答。因为Rhino软件中是没有历史记录或者是参数化保留的，因此建议大家在拼接曲面之前，将原始曲面复制一份，这样即使拼接的曲面不合乎心意，也可以重新进行设置。
