电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

创建曲面模型是Rhino软件的特色功能之一，深受广大设计工作者的喜欢。但是在接触Rhino的初期，大家时常会遇到曲面破损、褶皱、不光顺、不闭合等一系列问题，这些问题都会使初学者感到苦不堪言。今天我就以Rhino怎么建立曲面模型，Rhino曲面接缝不光滑怎么办这两个问题为例，来向大家讲解一下创建曲面模型的进阶技巧。

一、Rhino怎么建立曲面模型

创建曲面模型离不开曲线和曲面，前期把线和面调整好，就可以规避很多后期问题。

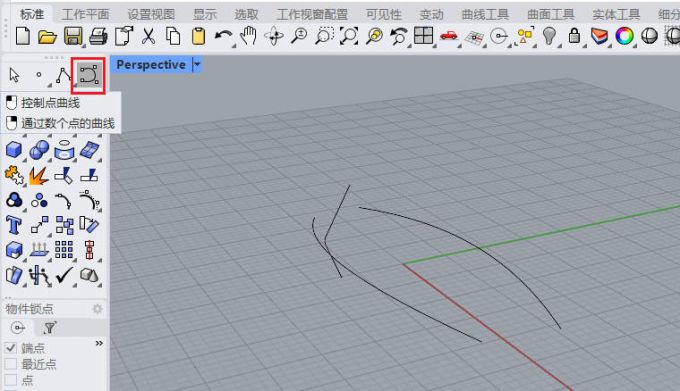

1、创建曲线。首先我们来创建曲线。点击左侧工具栏中的【创建曲线】命令，在操作界面中，创建三条形态各异的曲线。

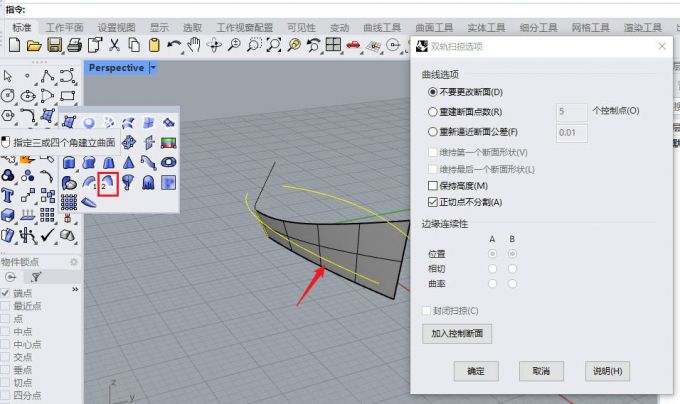

2、创建曲面。随后点击下方的【双轨扫掠】命令，依次选择两条边缘线和一条路径线，进而生成我们需要的原始曲面。

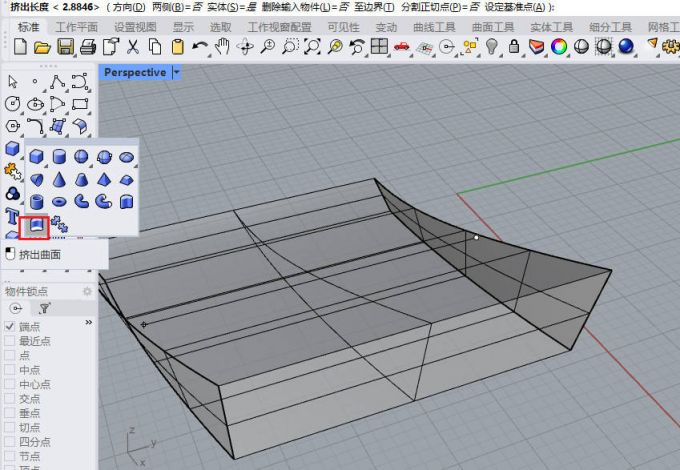

3、挤出曲面。曲面创建完毕后，我们从下方的立体工具中找到【挤出曲面】命令，选择原始曲面并将它挤成基础的曲面模型。

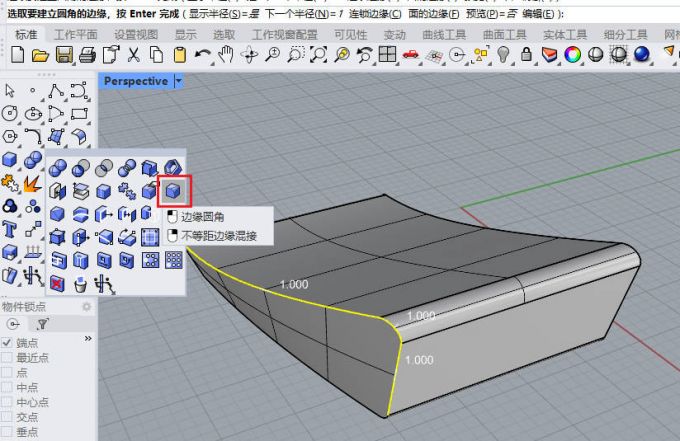

4、圆角优化。基础的曲面模型创建完毕后，我们需要对模型的细节进行优化，最常见的方法就是使用【圆角】工具，对尖锐的边缘棱角进行光顺。

二、Rhino曲面接缝不光滑怎么办

讲解完曲面模型的创建手法，下面我再向大家讲解一下如何去处理那些不光滑的拼接曲面。

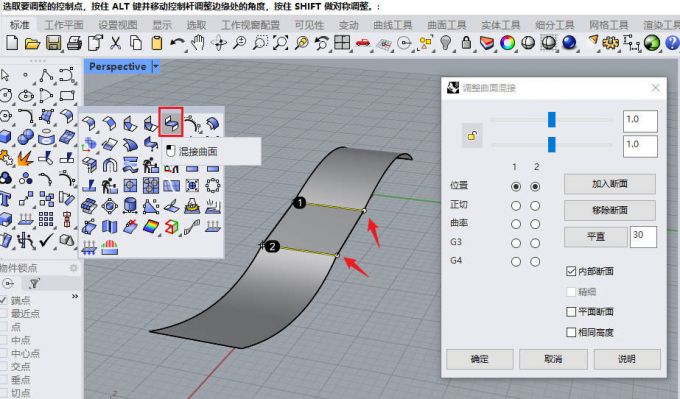

1、混接曲面。如果存在两个不相交的曲面，常见的操作手法就是使用【混接曲面】工具，通过边缘线生成一张衔接面，使两个曲面重合。

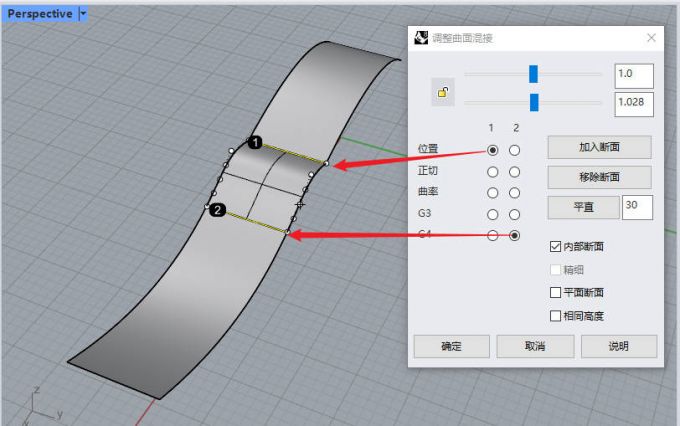

2、光顺选项。不过在设置的过程中，我们需要自主调节边缘线的混接属性。如果是【位置】选项，就会出现如图所示的棱角，不光顺；如果是【G3、G4】选项，混接面和原始曲面就过渡得较为光顺。

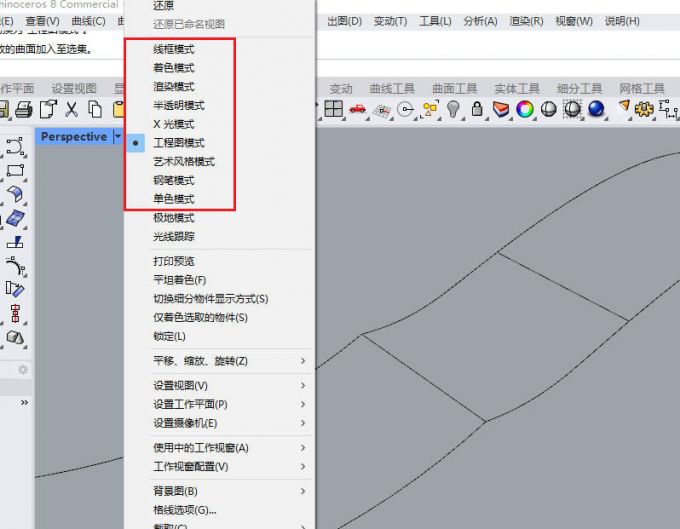

3、切换显示模式。在生成拼接曲面后，我们可以通过切换不同的视觉显示模式来查看曲面的光顺效果。一旦出现尖锐的折角，那说明曲面的视觉状态较差，需要进行光顺处理。

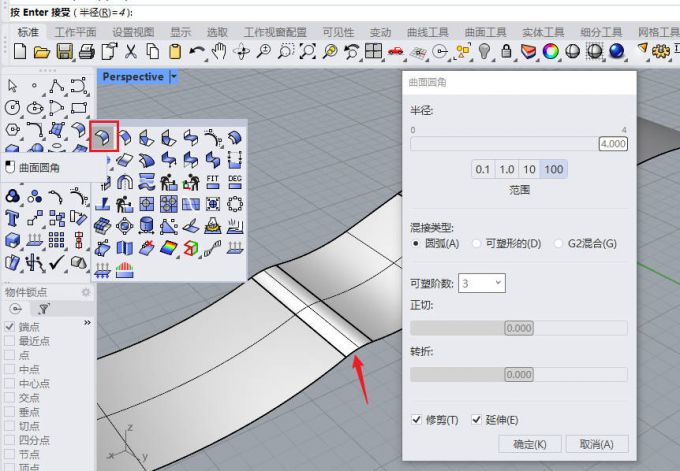

4、圆角处理。针对已经生成的曲面，如果无法进行混接，我们可以使用面与面之间的【圆角】命令，选中它们之间的相交线进行倒圆角处理，以此来提升曲面的光滑效果。

三、小结

以上就是关于Rhino怎么建立曲面模型 Rhino曲面接缝不光滑怎么办的解答。除了上述技巧外，大家在创建曲面模型时，可以遵循从整体到局部再到整体的原则，并尝试不同的模型优化方法，这样才能养成更加全面的建模思路。
