电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

当我们使用建模软件生成三维模型后，都会将三维模型转化为工程图纸，以便于引导后续的生产和制造。今天我就以Rhino工程图导出怎么进行，Rhino工程图导出技巧这两个问题为例，来向大家讲解一下导出工程图的相关技巧。

一、Rhino工程图导出怎么进行

在这里，我先在Rhino软件中随意创建一些三维模型，然后向大家展示一下工程图纸的导出方法。

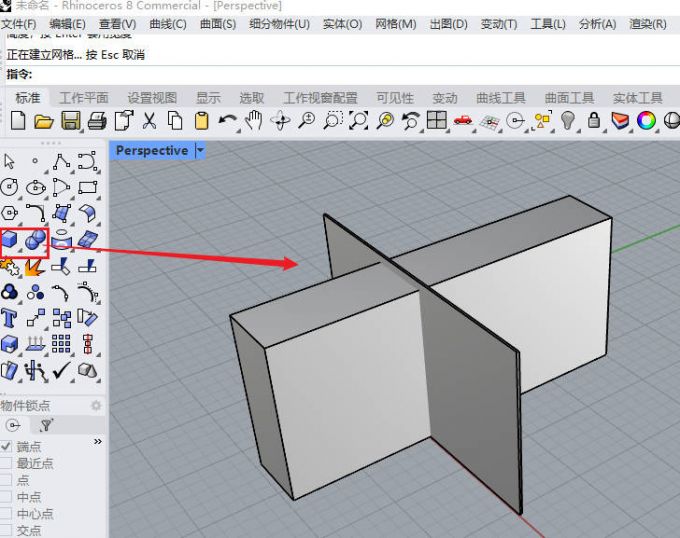

1、创建三维模型。进入Rhino软件界面后，我们可以使用软件左侧工具栏列表中的【实体工具和布尔工具】，创造不同形态的三维模型。

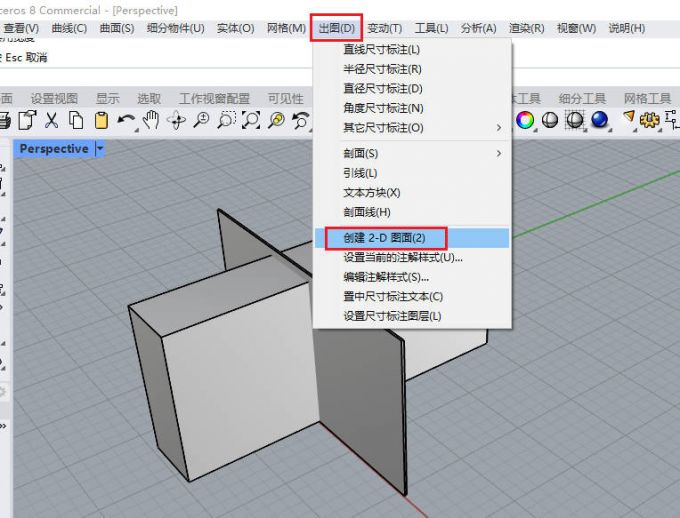

2、创建2D图面。三维模型创建完成后，切换到【出图】选项卡，找到并点击其中的【创建2-D图面】命令。

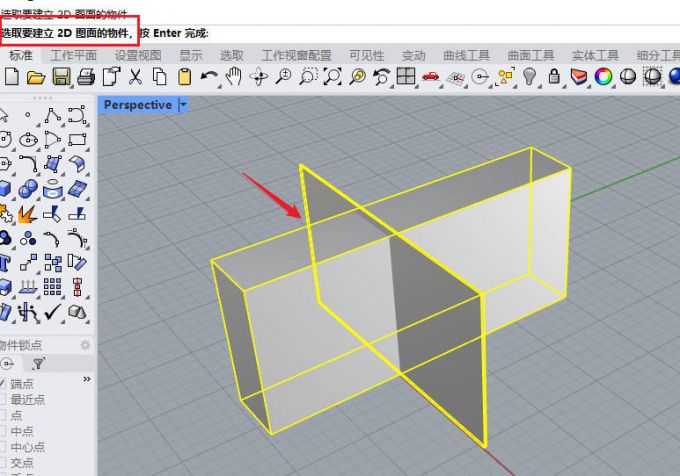

3、选取三维模型。随后，根据上方提示栏中的文本内容，选择需要创建2D图面的物体。在这里，我们框选刚刚创建的三维模型，并点击键盘上的【Enter】键。

4、2-D画面选项。如下图所示，弹出2D画面设置窗口后，我们可以选择投影选项下方的【第三角投影和第一角投影】；物体属性等选项可以按照实际的图纸需求进行灵活选择。选择完成后，点击底部的【确定】命令。

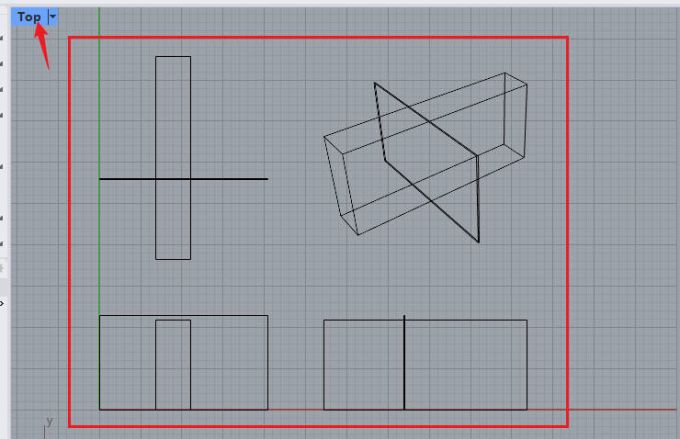

5、工程图显示。完成上述设置后，软件会运行一段时间。运行完毕，我们就可以在顶视图上查看生成的工程图。

二、Rhino工程图导出技巧

除了生成基本的工程图外，我们还可以在设置工程图的过程中应用一些额外技巧，从而丰富工程图的显示内容。

1、添加尺寸测量。当我们生成工程图的基本三视图后，可以使用上方工具栏中的【测量命令】，为工程图纸添加对应的尺寸标注。

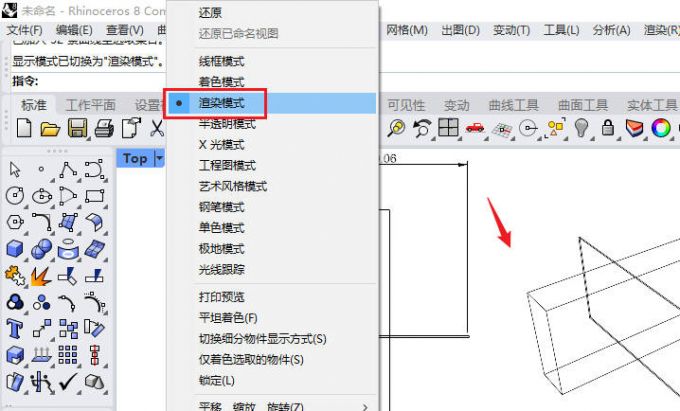

2、更换纯白背景。为了方便后续截图或工程图的导出，我们可以将视图的显示方式切换为【渲染模式】。在此模式下，软件背景会切换为纯白色，更有利于我们截取工程图。

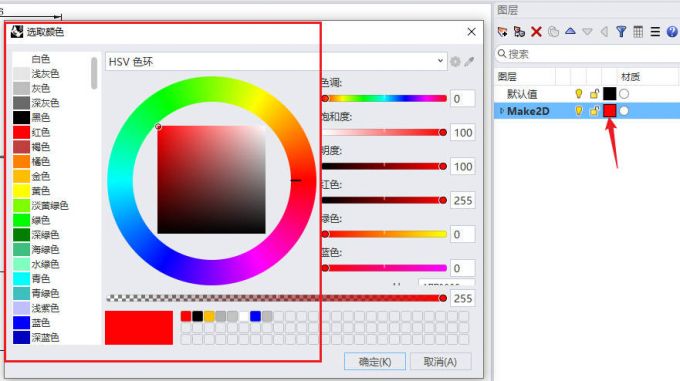

3、更改线条颜色。另外，我们还可以调整工程图层的【线性颜色】，从而使工程图的线条显示效果更加明显。

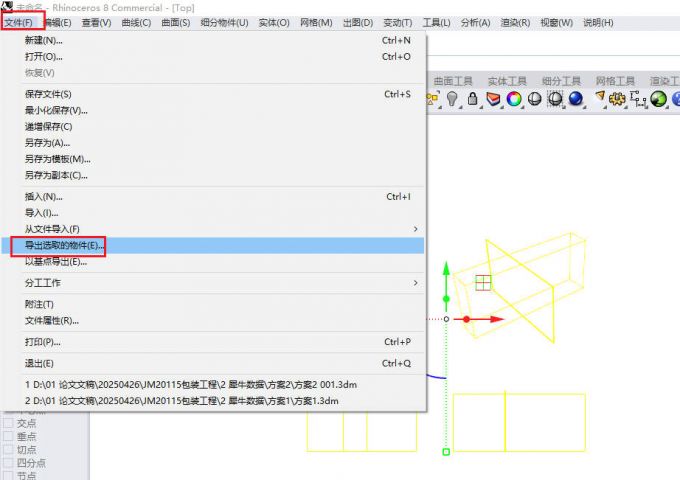

4、导出工程图纸。工程图纸生成后，切换到【文件】选项卡，使用其中的【导出选定物体】选项，可以将工程图纸导出为标准的CAD文件。

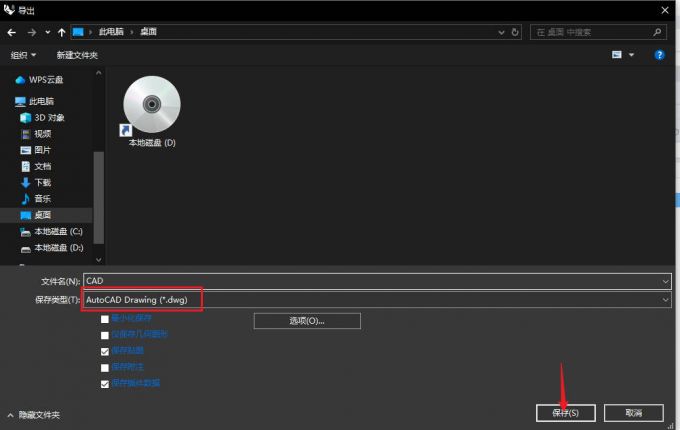

5、保存设置。进入保存设置界面后，我们为工程图纸添加对应的文件名，并将保存类型调整为【AutoCAD Drawing】格式。完成上述设置后，点击底部的【保存】命令就可以。

三、小结

以上就是关于Rhino工程图导出怎么进行，Rhino工程图导出技巧这两个问题的解答。工程图纸能够有效地指导后续的生产操作，也能够将数模的大部分尺寸以2D方式呈现出来，是非常实用的设计生产工具，大家也快去下载Rhino软件，实际尝试一下吧。
