电脑型号：宏碁暗影骑士

软件版本：Rhino 7

系统：Windows11家庭中文版

Rhino是一款专业的三维建模软件，译为犀牛，所以被称为犀牛软件。Rhino可精确控制曲线曲面的数学参数，被广泛应用于设计领域，不仅可以制作三维模型，还支持绘制二维图纸，在Rhino软件中可以轻松填充图案。下面将为大家介绍一下Rhino如何填充图案，Rhino填充图案的步骤和注意事项是什么的相关内容。

一、Rhino如何填充图案

在Rhino软件中填充图案，可以提供丰富的视觉效果，提升整体设计的美观。Rhino填充图案常用于平面图、剖面图等图纸中，在建筑领域中用来表示不同的建筑元素和材料，在景观设计中也会被用于表示植被、水体等等，包括室内设计中的墙面、底面、天花板等等元素。

Rhino软件为我们提供了填充图案的【Hatch】命令，在软件界面上方的指令栏中输入“Hatch”即可使用，【Hatch】命令提供九种图案样式，包括实体、剖面线、网格线等等，并且可以设置旋转、缩放比、填充类型等等参数，一键应用到封闭的曲线上。

2、【Hatch】命令还可以使用自行导入的图案，点击上方菜单栏中的【查看】，选择【显示选项】。

3、在Rhino选项窗口中，进入【剖面线】项目，点击【导入】按钮，将图案导入到Rhino中，点击【确定】后再使用【Hatch】命令就可以使用导入进来的图案。

二、Rhino填充图案的步骤和注意事项是什么

在Rhino软件中可以使用【Hatch】命令填充图案，下面一起来了解Rhino【Hatch】命令的具体使用步骤。

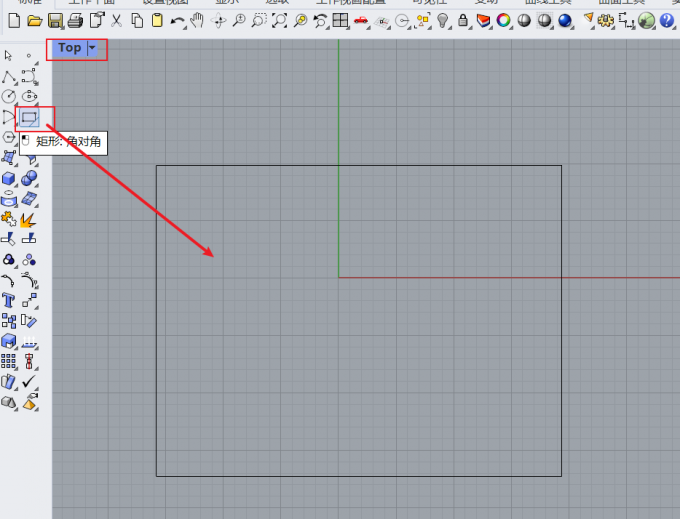

1、进入Rhino软件，使用左侧的【矩形】命令在视图窗口中绘制一个矩形，为了方便观察，将【Top】顶视图最大化。

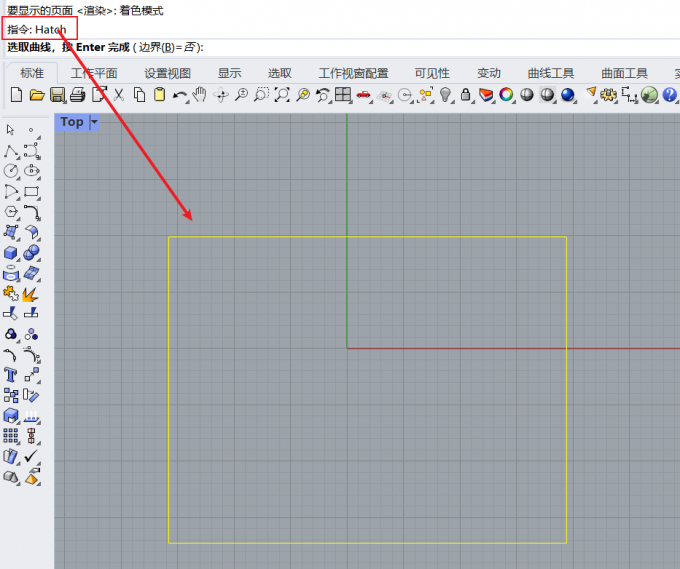

2、在指令栏中输入“Hatch”，点击右键使用【Hatch】命令，选中绘制的矩形曲线后再次点击右键。

3、随后会弹出【剖面线】窗口，选择需要的图案样式（可选择导入的图案），可以设置图案旋转的角度，以及图案的大小。下方可以设置渐层色，填充类型包括【实体】、【线性反射】、【线性融合】、【径向发射】以及【径向融合】五种，还可以设置颜色渐变的位置。设置这些参数时，在视图窗口中可以实时预览效果。设置好后点击【确定】即可填充图案。

在使用Rhino软件的【Hatch】命令进行填充时，为了填充的效果符合预期，也有很多注意事项，下面简单为大家介绍一下。

1、选中的曲线是闭合曲线，只有闭合的曲线才能进行Hatch填充图案。

2、图案选择要合理，例如为了表示水面，就选择波浪线进行填充。

3、图案的比例和方向要合理，调整图案的比例和旋转方向以达到最佳的视觉效果。

4、尽量不要填充大量且复杂的图案，不然可能会导致Rhino软件超负荷，影响性能。

以上就是Rhino如何填充图案，Rhino填充图案的步骤和注意事项是什么的全部内容。在Rhino软件中，为我们提供了【Hatch】命令用来填充图案，Rhino不仅可以创建三维模型，还可以绘制二维图纸，填充图案可以表示图纸中的水面、墙体、植被等等元素，不同的图案可以表示不同的元素，让图纸更具参考价值。
