电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

空间中的任何三维物体都是由点线面构成的，不同的线条表现方式所呈现的视觉效果各不相同，线条的粗细、虚实、疏密都会给人带来不同的视觉感。今天我就以Rhino怎么改变线条粗细，Rhino怎么把线变成虚线这两个问题为例，带大家了解一下如何在Rhino中设置线条的基本属性。

一、Rhino怎么改变线条粗细

想要在Rhino中设置线条的粗细，可以通过图层设置和选项设置两种手法。

1、创建线条。进入Rhino的主设置界面后，我们使用【直线工具】或【多点曲线工具】绘制一条需要进行调整的可编辑曲线。

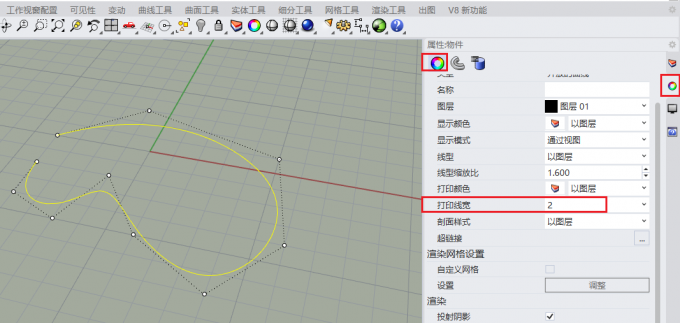

2、属性窗口。曲线编辑完成后，点击界面右侧的【属性】按钮，切换到线条属性窗口，从中可以调整线条的【宽度】，数值越大则说明线条越粗。

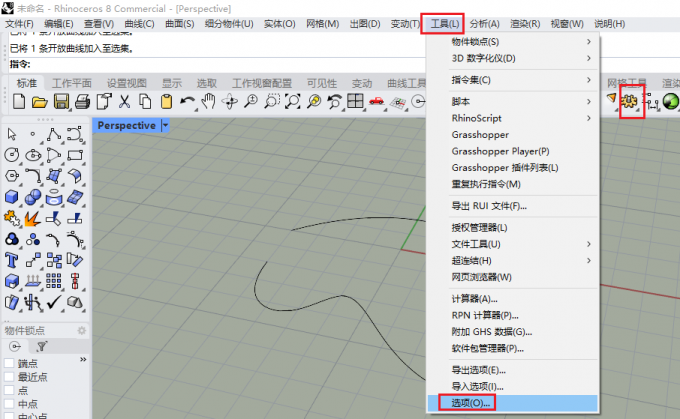

3、工具-选项。除了图层设置之外，我们也可以在选项设置界面中，对线条的粗细进行调整。点击【工具】选项卡，使用最下方的【选项】命令。

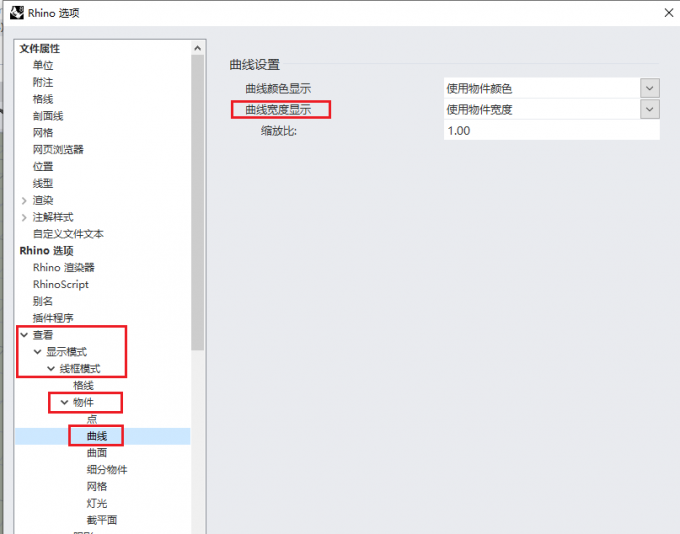

4、显示模式。弹出Rhino选项设置窗口后，依次找到【查看-显示模式-线框模式-物件-曲线】命令。除了线框模式外，我们也可以调整其他模式的线条粗细，比如渲染模式、钢笔模式等等，大家可以按照需求进行灵活选择。在设置界面的右侧，可以看到【曲线宽度显示】选项。

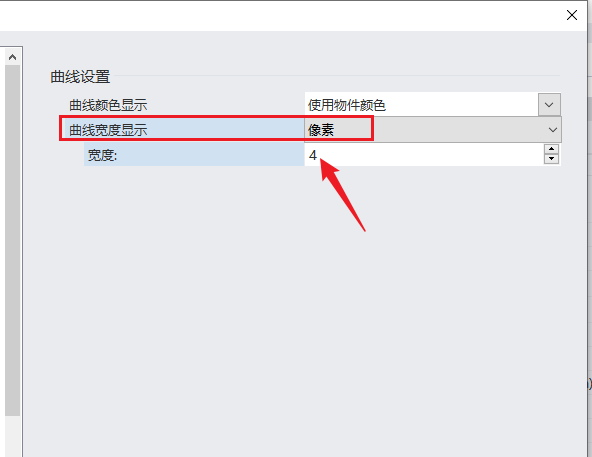

5、曲线宽度。如下图所示，将曲线宽度显示设置为【像素】，随后将下方的宽度数值不断增加，就可以提升线条的粗细。

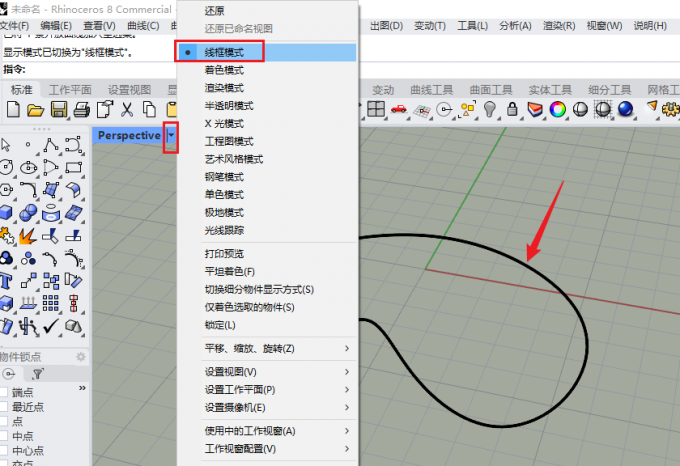

6、切换显示模式。设置完成后，返回主界面并切换到线框模式，就可以看到线条属性明显加粗了。这里我们只设置了线框模式下的曲线显示效果，如果大家对多种模式都有线条粗细增强的需求，可以对每个模式都进行调整。

二、Rhino怎么把线变成虚线

讲解完线条粗细的调整方法，下面我再向大家演示一下，如何将常规的实线调整为虚线。通过虚线能够在一定程度上表现出物体的层次关系，非常实用。

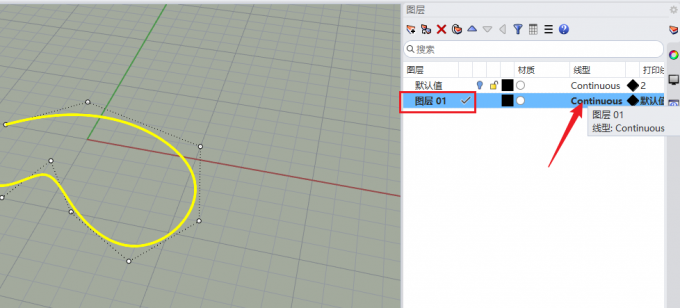

1、图层-线型。点击线条所在的图层界面，找到【线型】这一选项，点击激活线型的设置窗口。

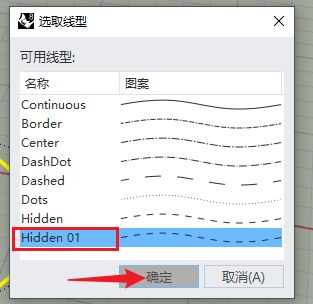

2、选取线型。如下图所示，曲线的【线型样式】繁多，除了第一种常见的实线外，还包括【点画线、虚线、长点画线】等等。我们选择一种虚线方式，并点击【确定】按钮。

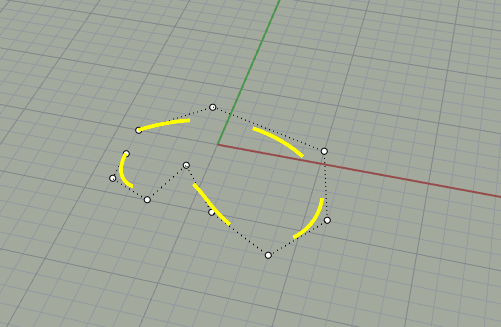

3、显示效果。如下图所示，主界面中原来的直线线型就会改成虚线线型，我们这边设置的是整个图层的线型方式，大家如果还需要在这个图层进行编辑，那么该图层的所有线型都会是虚线的。

三、小结

以上就是关于Rhino怎么改变线条粗细，Rhino怎么把线变成虚线的解答。在三维数据中，将物体的边线或内结构线调整为不同的粗细或虚实状态，可以更好地反映物体的空间结构和内部样式。大家可以在实际的建模过程中，根据透视关系进行灵活设置，从而获得更好的视觉表现效果。
