电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

我们在构建工业产品的三维数据时，除了基本的几何图形外，还会在产品的外表面刻上对应的文字和符号标识，这样有助于在售后阶段追溯产品信息。Rhino同样可以在产品表面创建文字或数字信息，今天我就Rhino怎么标注文字，Rhino怎么标注尺寸显示数字这两个问题为例，来向大家讲解一下具体的操作方法。

一、Rhino曲面流动老是变形

在产品数据上添加文字，一般是为了备注模具或产品操作信息。在Rhino中标注文字，需要使用到文字物件工具。

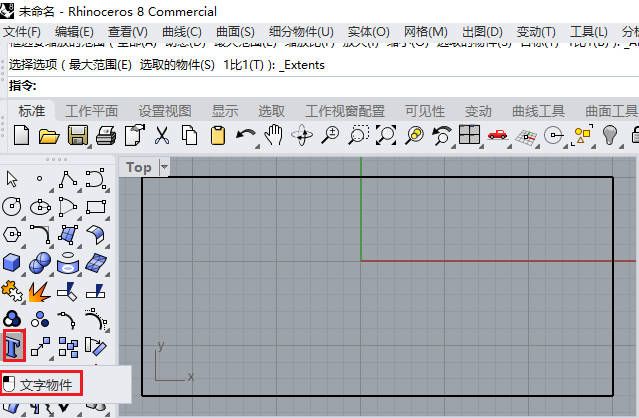

1、文字物件工具。进入Rhino主界面后，我们先将主体模型创建完毕，然后在左侧的工具栏列表中找到【文字物件】命令，点击激活此命令。

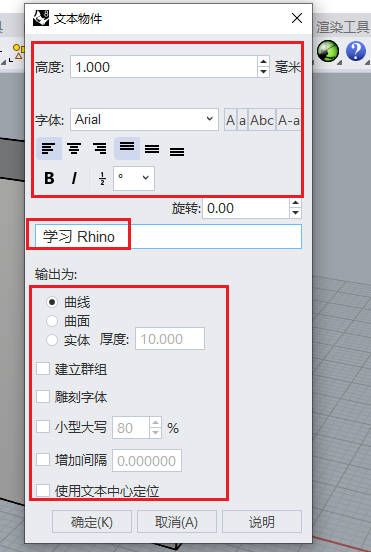

2、文本设置。进入文本物件的设置界面后，我们可以编辑文本的【文字内容、字高以及字体】；还可以设置文字的【输出格式、群组方式以及大小写】等内容，使用较为频繁的就是上方的三个设置。

3、文字效果。如下图所示，设置完成后，物体表面会出现对应的文字内容。

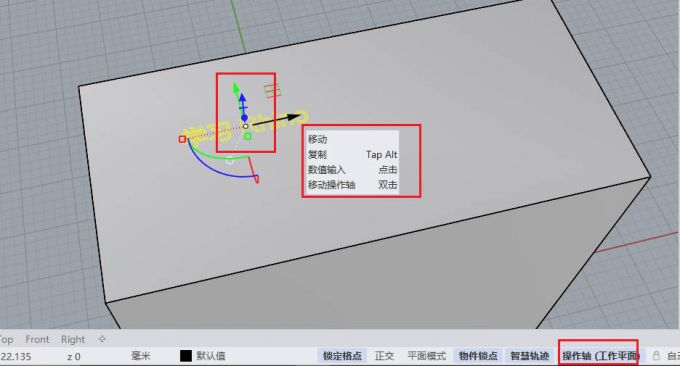

4、移动文字。如果想调整文字的位置，可以选中文字并使用操作轴，沿着X,Y,Z三个方向自由拖拽就可以。也可以根据提示，按住键盘上的【Tap+Alt】键，将生成的文字标识进行复制和移动。

二、Rhino曲面流动方向老是错

讲解完标注文字，接下来，我再向大家演示一下在Rhino中标注尺寸显示数字的方法。

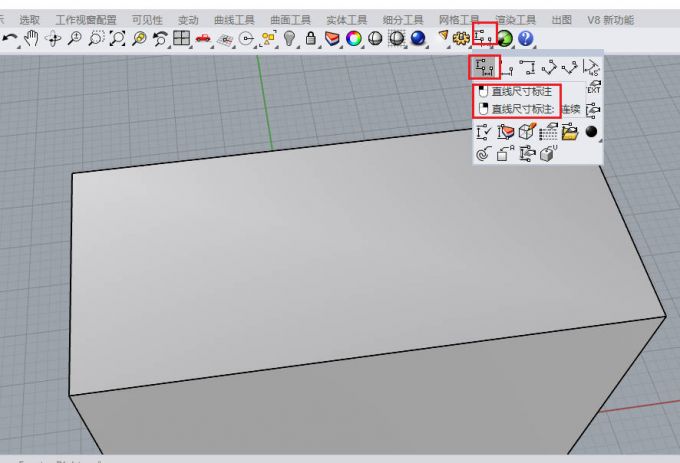

1、尺寸标注。如图所示，在Rhino的主界面上方，有一排工具列，找到其中的【尺寸标注】图标，可以自由选择非连续性标注或连续性标注。

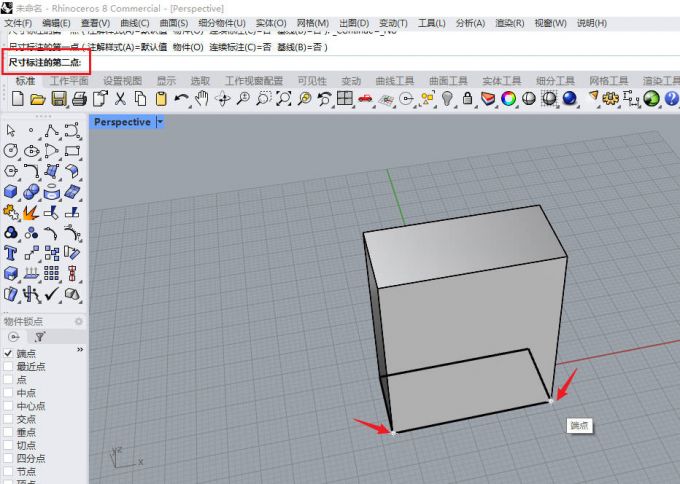

2、选择测量点。尺寸测量命令激活后，根据指令栏的提示，分别选择需要进行测量的【起始点和终点】。

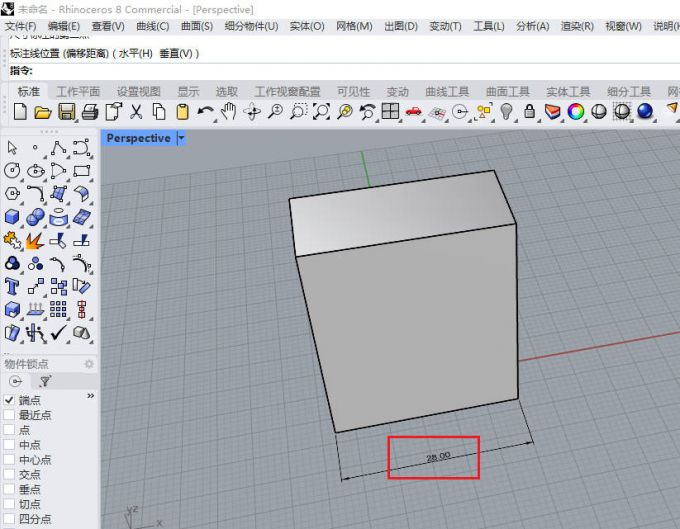

3、测量结果。测量完成后，点击键盘上的回车键，测量的尺寸就会显示在对应视图底面，使用鼠标手动拖拽就可以改变尺寸显示的位置。

4、角度标注。除了长度测量外，我们也可以尝试一下【角度尺寸】测量，包括两边角度测量和三点角度测量。

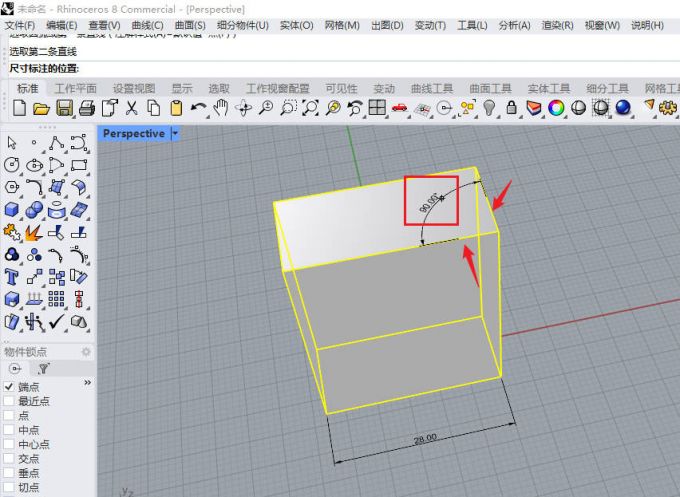

5、选择测量边。同样是选择待测量角度的两条边线，并使用鼠标将测量出来的角度拖动到适当位置，就可以在视图界面中显示出测量的数据结果。

三、小结

以上就是关于Rhino怎么标注文字，Rhino怎么标注尺寸显示数字的解读。无论是标注文字还是标注尺寸信息，都是为了方便观察者更好地去理解三维数据。除了将信息精准体现出来外，我们还需要注意数据标识的摆放位置，尽量摆放在显眼的地方，这样更加有利于他人观察。
