电脑型号：华硕K555L

软件版本：Rhinoceros 8 Commercial

系统：win10

无论是在自然界还是在日常生活中，都不存在完全规则的物体，他们都是在原始体块的基础上进行了或多或少的变化，而我们在设计上同样会遵循这个原则。为了实现这一要点，当我们使用Rhino软件进行设计时，会频繁地使用到布尔运算命令来实现基础体块的造型变化。今天我就以Rhino布尔运算结果错误怎么办，Rhino布尔运算容差设置应如何修改这两个问题为例，来向大家讲解一下有关布尔运算的相关知识。

一、Rhino布尔运算结果错误怎么办

布尔命令是应用于实体与实体之间的运算方法，数据的基本属性、空间位置、完整性都会导致布尔运算产生不同的结果。

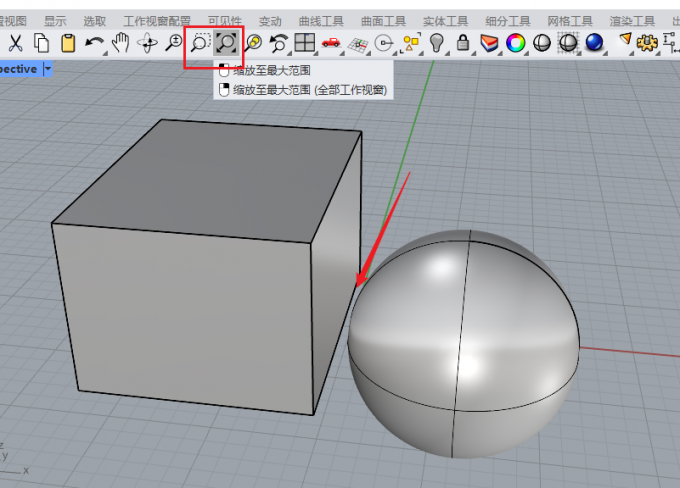

1、检查数据是否相交。想要进行布尔运算，数据之间需要相互接触，也就是需要存在相交的状态。我们可以使用上方工具栏中的【放大镜】命令，对局部细节进行缩放查看。

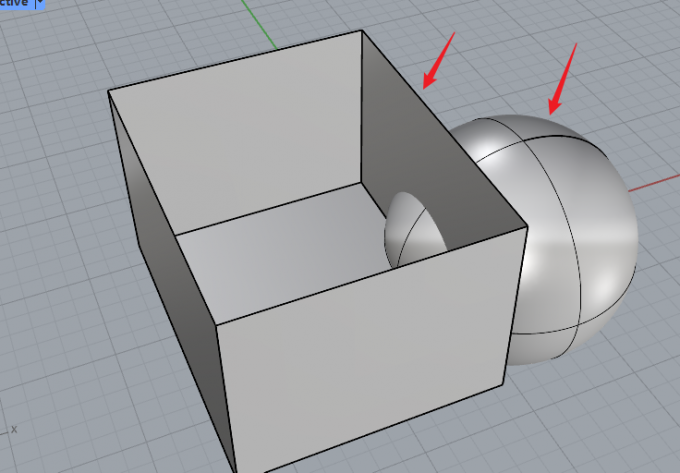

2、检查数据类型。既然布尔运算是作用于实体之间的，那么面与体或线与体就无法执行布尔操作。当它们之间产生交集后，即使选中物体也无法正确的执行布尔命令，这个时候就需要对异常数据进行调整，使其转化为体块数据。

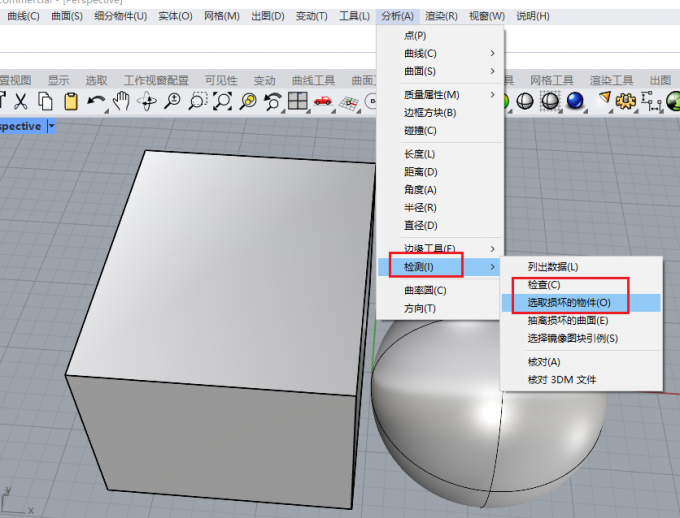

3、数据完整性。为了更好地把控数据的质量，我们也可以点击上方的【分析】选项卡，使用其中的【检查和选取损坏的物体】工具，对数据体块进行完整性分析，分析完成后布尔运算的成功率会更高。

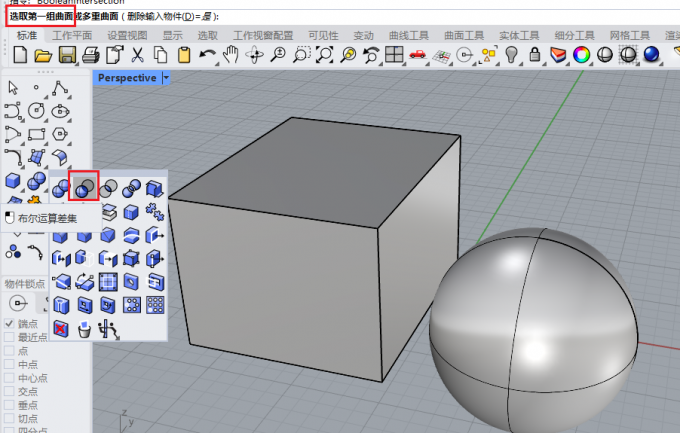

4、布尔运算顺序。当确认数据本身没有什么问题后，我们还需要注意，在使用布尔运算时，上方提示栏中会显示选取布尔运算的体块顺序。如果顺序选反了，也会导致布尔运算失败。

二、Rhino布尔运算容差设置应如何修改

上文我们也曾说过，想要进行体与体之间的布尔运算，体块必须相互有交集。如果是非常微小的造型结构，即使他们有了交集，我们也很难找到。这个时候就需要对Rhino的容差进行调整，容差越小则可以识别的相交程度越高、越灵敏。

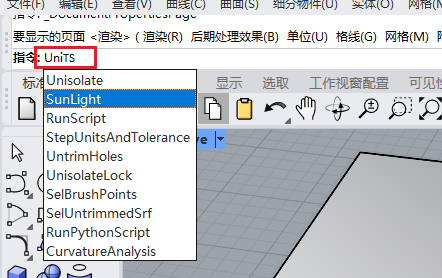

1、 Units代码。我们点击上方的提示栏窗口，在其中输入【Units】指令。

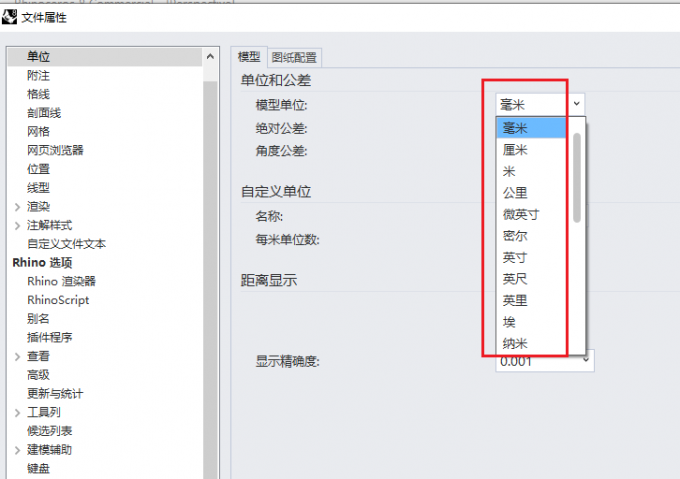

2、设置模型单位。随后会自动弹出【文件属性】窗口，在【单位-模型-单位与公差】中，我们可以调整数据的尺寸单位。

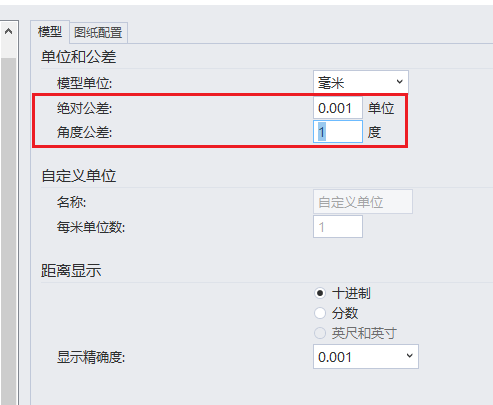

3、设置公差。尺寸单位设置完成后，我们还可以定义对应的【绝对公差和角度公差】，公差值越小，则数据模型越精准。

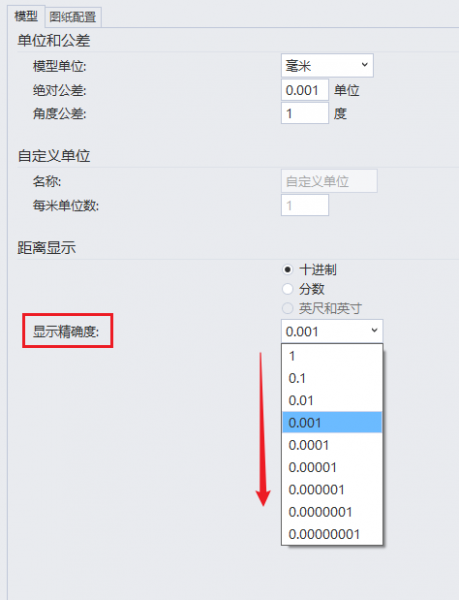

4、设置显示精确度。而调整下方的【显示精确度】，可以帮助我们提升画面的精细程度，也能够更好地帮助我们观察到模型的细节。

三、小结

以上就是关于Rhino布尔运算结果错误怎么办，Rhino布尔运算容差设置应如何修改的解答。大家在使用布尔运算时，要注重灵活性，同一个数据，既可以有布尔运算加集，也可以有减集或差集。大家要根据实际的设计需求和创意构思，灵活地使用布尔工具。
